Кнопочный выключатель тепловоза ТУ2

Кнопочный выключатель тепловоза ТУ2

Кнопочный выключатель служит для управления цепями запуска дизеля, топливного насоса, возбуждения вспомогательного генератора и освещения. На тепловозе установлен выключатель типа ВК-2, представляющий собой панель, на которой в один ряд размещены 12 кнопок с контактами и приспособление для запирания кнопок (замок). Панель вместе с кнопками и замком встроена в пульт управления тепловозом. Из-за малых габаритов пульта две кнопки управления лобовым прожектором сняты с общей панели выключателя ВК-2 и перенесены в среднюю часть пульта.

Из двенадцати кнопок выключателя ВК-2 две кнопки, управляющие цепями запуска первого и второго тепловозов, снабжены возвращающей пружиной. Каждая кнопка (рис. 87) состоит из двух

неподвижных пальцев 5, укрепленных на деревянной рейке 10, подвижного контактного ползуна 4, который стержнем 2 связан с головкой кнопки 1. Подвижной контактный ползун 4, изготов-ленный из фибры, имеет канавку для фиксации кнопки в выключенном положении и медную контактную пластину 3, замыкающую пару контактных пальцев 5. Замок, служащий для запирания кнопок, состоит из вала 12 с рожками и съемного ключа.

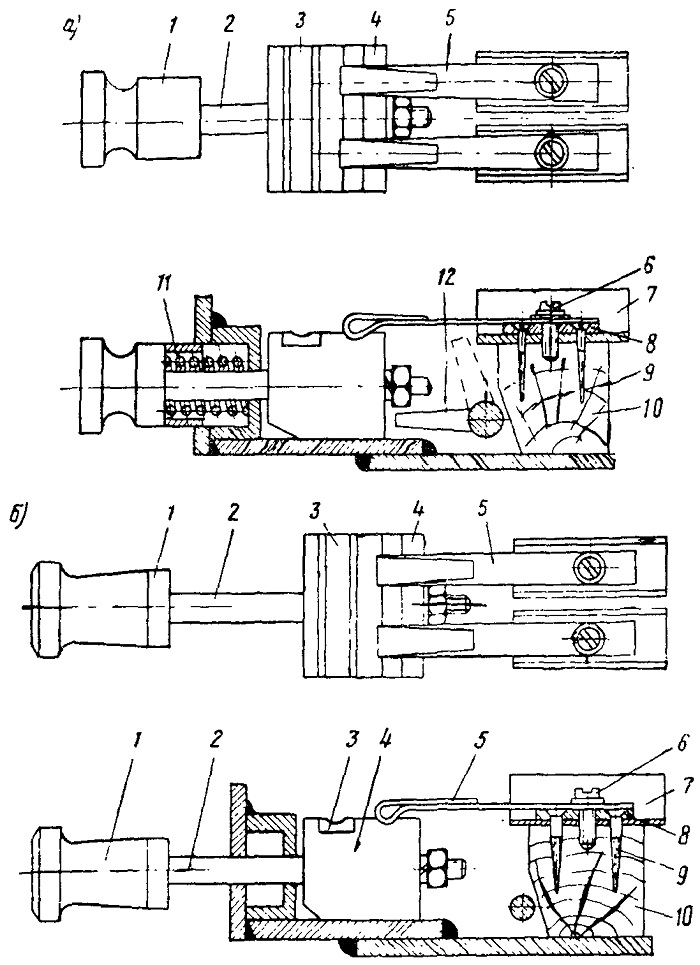

Рис. 87. Кнопки кнопочного выключателя:
а— с возвращающей пружиной; б —без возвращающей пружины: 1—головка кнопки; 2—стержень; 3 — контактная пластина; 4 — ползун;
5 — неподвижные пальцы; 6 — винт пальца; 7— изолятор; 8 — стальная планка; 9 —винты планки; 10—деревянная рейка; 11—пружина возвратная; 12 — вал
