Механизм передач дизеля 1Д12 тепловоза ТУ2
Механизм передач (рис. 14) состоит из вертикального вала передачи к
топливному насосу 2, двух наклонных валов передачи к распределительным
валам 4, валика передачи к электрогенератору 3, нижнего вертикального
вала передачи 1 к водяному, масляному и топливоподкачивающему насосам.
Валики и шестерни изготовлены из стали, зубья шестерен и трущиеся
поверхности валов цементированы. Валики вращаются в подшипниках —
стаканах из алюминиевого сплава, вставляемых в соответствующие расточки.

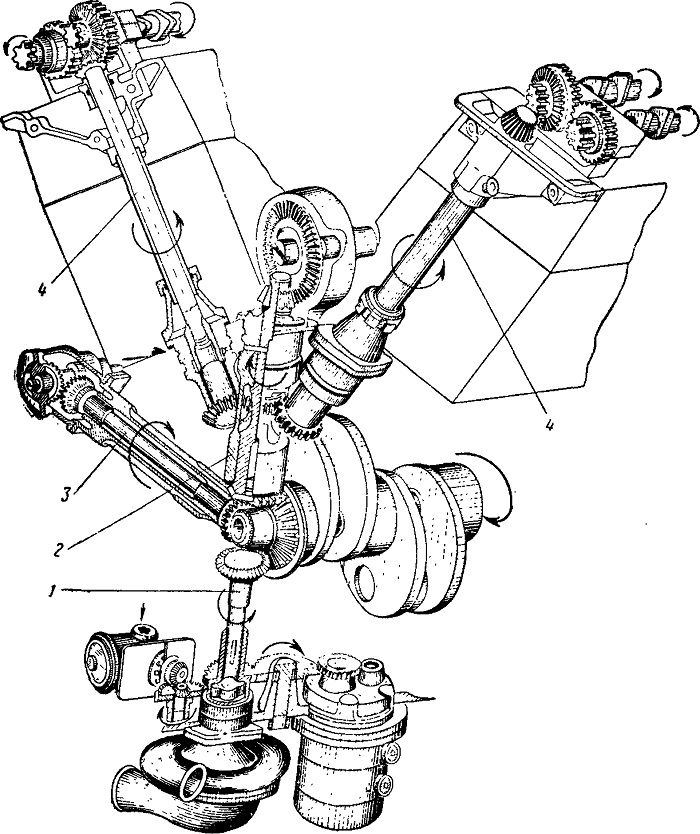

Рис. 14. Механизм передач:
1—передача к насосам — водяному, масляному и топливоподкачивающему; 2—
передача к топливному насосу; 3 — передача к электрогенератору; 4—
передача к распределительным валам
