40. Кабина машиниста тепловоза 2ТЭ10М, 3ТЭ10М

Общее устройство кабины тепловоза 2ТЭ10М, 3ТЭ10М

Кабина машиниста предназначена для размещения бригады, а также приборов и оборудования, необходимых для управления тепловозом и поездом. Кабина выполнена удобной для обслуживающего персонала и соответствующей требованиям безопасной работы.

Внешне кабина (рис. 181) имеет красивые очертания с учетом требований аэродинамики. На лобовой части по вертикальной оси симметрии расположен прожектор 4, прикреплены четыре стальные полосы 8, покрытые дневной флюоресцирующей эмалью марки АС-554 общей площадью более 1,2 м2, предусмотрены поручни 3, ступеньки, а также ниши 7 для ног, позволяющие обслуживающему персоналу заправлять песком передние бункера через горловины 2 и ухаживать за лобовой частью тепловоза. На лобовой части также имеются жалюзи 5 для всасывающего канала отопительно-вентиляционного агрегата и эмалированный накладной номер 6 тепловоза. Внутренние размеры кабины и размещенное оборудование обеспечивают одновременное присутствие машиниста, помощника машиниста и машиниста-инструктора. Имеются два удобных кресла для машиниста и его помощника и ниши для ног. На задней стенке закреплено откидное сиденье для машиниста-инструктора. Окна кабины обеспечивают видимость пути следования, путевых сигналов, соседних путей и состава. В лобовых окнах 1 вставлены безосколочные многослойные повышенной прочности стекла толщиной 15 мм по ТУ 21. 54. 01-76. На лобовых стеклах снаружи установлены стеклоочистители и устройства для обмыва стекол. Изнутри по всей ширине окна установлены шторки, регулируемые по высоте, защищающие лицо от солнечных лучей. При необходимости лобовые стекла могут обогреваться теплым воздухом от отопительно-вен-тиляционного агрегата.

Боковые окна в кабине машиниста как со стороны машиниста, так и со стороны его помощника выполнены таким образом, что они могут быть открыты перемещением вперед подвижной секции окна за рукоятку и, кроме того, на подвижной секции окна может быть открыта примерно на 90° наружу тепловоза поворотная часть окна, которая защищает машиниста (или его помощника) от встречного ветра. В закрытом положении поворотная часть удерживается двумя фиксаторами сверху и снизу, а открытое положение фиксирует-ся откидным подлокотником, который крепится на планках. Закрытое положение (крайнее заднее) подвижной секции окна предохраняется от самопроизвольного открывания защелкой. Движение осуществляется по двум направляющим планкам, приваренным к каркасу окна снизу и сверху. По контуру стекла герметизируются резиновым специальным профилем с уплотняющим профилем, а также в отдельных местах резиновой П-образной лентой оконной. В боковых окнах стекла плоские закаленные толщиной 5 мм по ГОСТ 5727—75. Изнутри по нижнему краю открывающегося окна устанавливаются мягкие подлокотники, откидывающиеся внутрь кабины.

Каркас кабины изготовлен из стальных катаных и гнутых профилей, сваренных между собой электросваркой. Снаружи кабина обшита приваренными к каркасу стальными листами толщиной 2,5 мм, а внутри — алюминиевыми перфорированными листами толщиной 2 мм, прикрепленными к каркасу само-нарезающими шурупами. Для обеспечения хорошей шумоизоляции и теплоизоляции кабины машиниста внутренние поверхности листов наружной обши-вы и каркаса покрыты мастикой противошумной № 579 ТУ6.10.1268-72 слоем толщиной не менее 3 мм, а между листами наружной и внутренней обшивы в каркас устанавливаются пакеты из стеклоплиты ПТО-75 ГОСТ 10499—78, обтянутой полиамидной пленкой ПК-4 ТУ6.05.1775-76, а также маты тканевые из стекловолокна марки ТСТ2 или ТСТЗ по ТУ6.11.118-75 с помещенной внутри синтетической ватой по ТУ17.УССР. 2726-74. Эти материалы негорючи, имеют небольшую объемную массу и удовлетворяют требованиям по шумо- и теплоизоляционным свойствам при заданных для тепловоза температурах от +40° до —50°С. К перфорированным листам со стороны шумоизоляционных наполнителей приклеена стеклоткань, а на каркас под эти листы прямо на мастику уложены полосы термошумоизоляционного картона. Для обслуживания трубопроводов и оборудования, расположенных под полом кабины машиниста, не закрытая пультом и столиком помощника машиниста часть пола выполнена съемной, отдельными щитками. Щитки толщиной 100 мм с шумоизоляцией внутри, причем верхний лист щитка изготовлен из фанеры толщиной 20 мм. Полы под пультом и столиком несъемные.

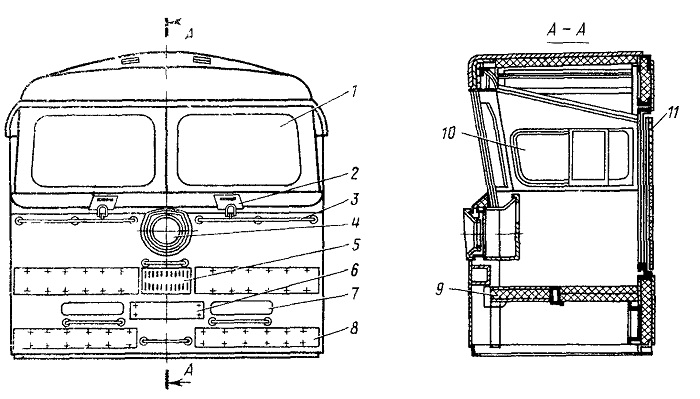

Рис 181 Кабина машиниста

1 — лобовое окно, 2 — горловина песочного бункера, 3 — поручень, 4 — прожектор, 5 — жалюзи всасывающего канала, 6 — накладной  номер тепловоза, 7 — ниша для ног, 8 — полоса, 9 — пол кабины,
10 — боковое окно, 11 — дверь
