Промежуточный вал тепловоза 2ТЭ10М, 3ТЭ10М

Промежуточный вал тепловоза 2ТЭ10М, 3ТЭ10М

Один из фланцев вала (рис. 151) имеет шлицевый хвостовик, другой — шлицевую втулку. Шлицевое соединение эвольвентиое с модулем 2, 5 и числом зубьев 30. Уплотнение хвостовика с втулкой и смазывание шлицевого соединения аналогичны приведенным для привода двухмашинного агрегата. С дизелем промежуточный вал соединен шестью призонными болтами диаметром 16 мм через фланец, посаженный в горячем состоянии на конусный хвостовик вала дизеля с осевым натягом 0,6—0,11 мм. К заднему распределительному редуктору промежуточный вал подсоединен через пакет дисков 8.
Валопроводы, через которые передается вращение от редуктора к промежуточной опоре и далее от опоры к гидроприводу, одинаковы по конструкции. Вал валопровода (рис. 152) представляет собой трубу, в которую с двух сторон запрессованы и приварены хвостовики. На один хвостовик вала напрессован фланец 3, подогретый до температуры 230 °С, другой хвостовик вала имеет шлицы, с помощью которых он соединяется с фланцем 1. Смазка шлицевого соединения и уплотнение полости смазывания аналогичны приведенным для привода двухмашинного агрегата. К фланцам редуктора и промежуточной опоры валопроводы подсоединяют болтами через пакеты дисков. Каждый пакет состоит из 22 дисков. С обеих сторон пакетов под головки болтов и лапы фланцев установлены сферические шайбы, назначение которых приведено при описании муфты.

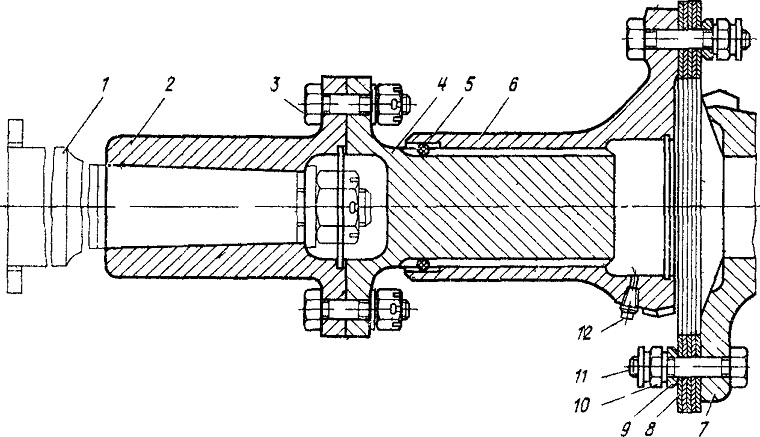

Рис 151 Соединение вала редуктора с валом дизеля

1—вал дизеля, 2—фланец, 3—болт, 4—фланец, 5—кольцо, 6— фланец, 7—фланец редуктора, 8—пакет дисков, 9—шайба сферическая, 10—гайка обжимная, 11—болт, 12—пробка

Рис 152 Валопровод
