Переключатель (реверсор) ППК-8063 тепловоза 2ТЭ10М, 3ТЭ10М
Переключатель переключает в обесточенном состоянии обмотки возбуждения
тяговых электродвигателей для изменения направления движения тепловоза
(меняя направление вращения якорей тяговых электродвигателей). Аппарат
представляет собой многополюсный кулачковый переключатель с
электропневматическим приводом. Он имеет 12 кулачковых элементов с
двусторонним расположением контактных групп и две группы вспомогательных
контактов.
Кулачковый элемент состоит из среднего
контактодержателя с двумя подвижными 2 (рис. 129) пальцевыми контактами,
имеющими один общий вывод, двух контактодержателей с неподвижными
контактами 4 и кулачковой шайбы 7. Контакто-держатели и кулачковые шайбы
изготовлены из высокопрочного изоляционного материала.
Каждая кулачковая шайба управляет двумя элементами: верхним и нижним.
Контактодержатели закреплены на шести металлических стойках 6.
Кулачковые шайбы закреплены на валу 1, который поворачивается под
воздействием пневматического диафрагменного привода 3.
Приводом управляют электропневматические вентили. Переключатель снабжен

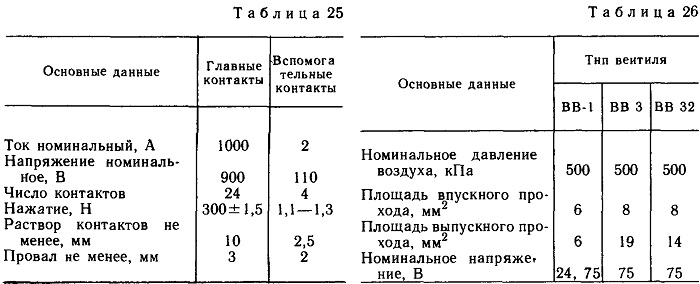

устройством для ручного переключения. Технические данные переключателя
приведены в табл. 25.
Рис 129 Переключатель (реверсор) типа ППК-8060
1—вал, 2—подвижные контакты, 3—пневматический
привод, 4—неподвижные кон такты, 5—качающиеся рычаги; 6—изолированные
стойки, 7—кулачковые шайбы,
8—кронштейн
