Трансформаторы типов ТПТ-21, ТПТ-22 тепловоза 2ТЭ10М, 3ТЭ10М
Для измерения тока тяговых электродвигателей
установлены трансформаторы, основные данные которых приведены в табл.
19.
Трансформатор ТПТ-21 измеряет ток одного тягового электродвигателя, а
трансформатор ТПТ-22— двух электродвигателей. Трансформаторы выполнены
без собственной первичной обмотки. Первичной или управляющей обмоткой
служит один или два кабеля, пропускаемых через центральное отверстие
трансформатора. Конструктивно трансформатор состоит из двух тороидальных
сердечников, изготовленных из пермаллоя. На каждом из сердечников,
которые соединены между собой встречно, намотана рабочая обмотка. Для
снижения влияния помех, создаваемых посторонними сильно-точными
проводами и стальными массами на измерение трансформатором постоянного
тока, каждая рабочая обмотка состоит из секций, электрически соединенных
параллельно.

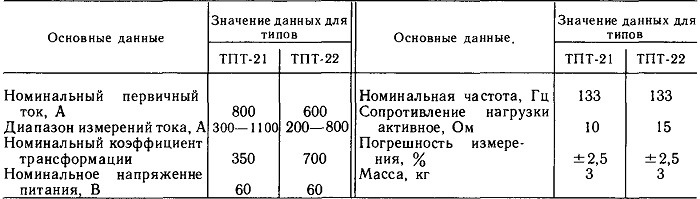

Таблица 19
