ГЛАВА V ЭЛЕКТРИЧЕСКАЯ передача тепловоза 2ТЭ10М, 3ТЭ10М




13. Структурная и принципиальная схемы тяговой электропередачи тепловоза 2ТЭ10М, 3ТЭ10М


Схема регулирования возбуждения тягового генератора представляет собой замкнутую систему автоматического регулирования напряжения, тока и мощности тягового генератора Г (рис. 79). Синхронный подвозбудитель СПВ вырабатывает напряжение переменной частоты, пропорциональное частоте вращения вала дизеля. Тахометрический блок ТБ преобразует частоту напряжения синхронного подвозбудителя в пропорциональное ей напряжение и передает сигнал задания в амплистат АВ.

Сигналы обратной связи, пропорциональные напряжению тягового генератора и токам тяговых электродвигателей, поступают от трансформаторов постоянного напряжения ТПН и постоянного тока ТПТ в селективный узел СУ. В селективном узле формируется результирующий сигнал отрицательной обратной связи, поступающий в амплистат в виде тока управления.

В амплистате алгебраически суммируются магнитодвижущие силы, создаваемые встречно направленными сигналами задания и управления. Суммарный сигнал подмагничивания соответствует выходному напряжению ам-плистата и в свою очередь определяет возбуждение возбудителя В и тягового генератора. Такая схема регулирования создает селективную (вспомогательную) характеристику генератора. Для получения необходимой гиперболической внешней характеристики тягового генератора дополнительную коррекцию в амплистат вносит индуктивный датчик ИД, преобразующий механическое перемещение штока сервопривода регулятора частоты вращения дизеля Д в электрический сигнал. Регулятор частоты вращения реагирует на отклонение мощности дизеля от заданной. Стабилизирующий трансформатор СТ служит для обеспечения устойчивой работы схемы. Сигнал от стабилизирующего трансформатора поступает в амплистат только во время переходного процесса, когда изменяется напряжение возбудителя.

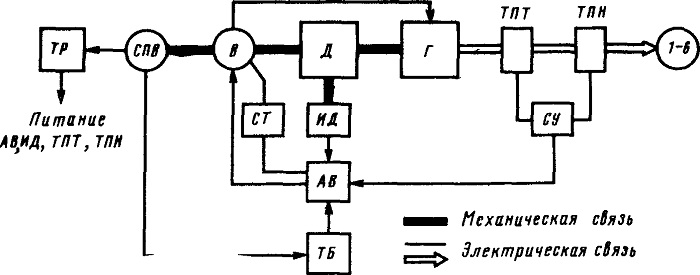

Рис 79 Структурная схема электропередачи Д—дизель, Г—генератор, 1—6—двигатели тяговые, ТПТ—трансформатор постоянного тока, ТПН— трансформатор постоянного напряжения, В—возбудитель, СПВ—пвдвозбудитель, ИД—датчик нндук тнвный, АВ—амплистат, ТБ—тахометрнческий блок, СУ—селективный узел, ТР—трансформатор рас пределительный, СТ—трансформатор стабилизирующий
