Преобразователь температуры ДТПМ тепловоза 2ТЭ10М, 3ТЭ10М







 Принцип действия преобразователя температуры (рис. 72) основан на сравнении усилий, развиваемых давлением паров заполнителя термосистемы на сильфоне и выходным давлением на мембране. Работа происходит следующим образом. Воздух под давлением 0,55—0,6 МПа через отверстие А подается на управляющий клапан 6 преобразователя.

Выходное давление определяется разностью усилий — создаваемого давлением паров заполнителя термосистемы на сильфоне 15 и создаваемого пружиной 12. На мембране 9 происходит сравнение этого результирующего усилия с усилием, создаваемым выходным давлением. При уменьшении давления паров заполнителя излишнее выходное давление сбрасывается в атмосферу через клапан 8 и канал Б в штоке 13. Усилие, создаваемое давлением паров заполнителя, пропорционально его температуре, а следовательно, и температуре контролируемой среды.

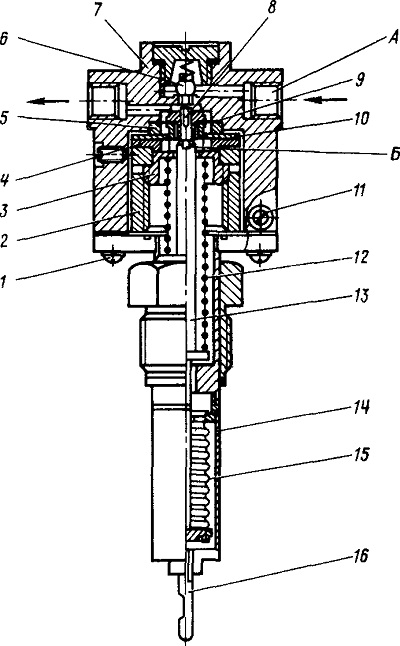

Рис. 72. Преобразователь температуры ДТПМ: 1—винт крепления термосистемы; 2—втулка настройки; 3—гайка; 4—фланец; 5—кольцо; 6, 8— клапаны; 7—корпус, 9—мембрана, 10—направляющая, 11—винт крепления крышки; 12—пружина; 13—шток, 14—термобаллон; 15—сильфон; 16—капилляр для заполнения системы; А — подвод воздуха; Б—канал
