Установка утеплительных чехлов холодильной камеры тепловоза 2ТЭ10М, 3ТЭ10М





 Для уменьшения количества воздуха, всасываемого вентилятором холодильника через боковые жалюзи при температурах наружного воздуха ниже 0 °С, холодильная камера тепловоза оборудуется механическим зачехлением (рис. 69).

Установка чехлов на правой и левой стенках холодильной камеры одинаковая и выполняется четырьмя самостоятельными блоками, для крепления которых используются болты, крепящие боковые жалюзи. Чехлы для установки на боковые жалюзи нижние 1 и верхние 2 аналогичны по конструкции, отличаются только высотными размерами. Рамка 5, на которой собирают

все узлы и детали зачехления, изготовлены из зетобразного профиля толщиной 2 мм. В верхней части к рамке болтами 6 прикреплены неподвижные щиты 7, изготовленные из фанеры толщиной 10 мм и облицованные снаружи стальными листами толщиной 1 мм. Подвижные щиты-заслонки 9 выполнены из таких же материалов, как и неподвижные, и расположены под ними. К каждой заслонке винтами 10 прикреплены по четыре ушка 13, к которым прикреплены цепи 14, причем в средней части к ушкам обеих заслонок приклепана одна общая цепь. Для обеспечения зазора между заслонкой и неподвижным щитом на ушках 13 крепятся ролики 12, которыми заслонка удерживается в направляющих 11, прикрепленных вместе с неподвижными щитами к рамке болтами 6. На приводном валу 4 установлены три звездочки 8, по которым при вращении вала перемещаются три цепи 14 с закрепленными на них двумя заслонками 9. Натяжение цепи регулируют в нижней части зачехления гайкой 17 за винт обоймы 15 со звездочкой 16, расположенной на одной вертикальной оси со звездочкой, находящейся на приводном валу 4. Рукоятка 3 для привода в движение заслонок установлена снаружи тепловоза в отверстие приводного вала 4. Трущиеся поверхности щитов и цепи смазываются смазкой ЖРО.

Привод зачехления жалюзи осуществляется следующим образом: при вращении рукояткой 3 приводного вала 4 с закрепленными на нем звездочками 8 цепи 14 перемещаются по звездочкам и увлекают за собой заслонки 9, открывая или закрывая проем зачехления. Наибольшая высота открытия проема заслонкой составляет для верхних жалюзи 230±10 мм, а для нижних—570±10 мм. Фиксация положения заслонки по высоте обеспечивается рукояткой 3.

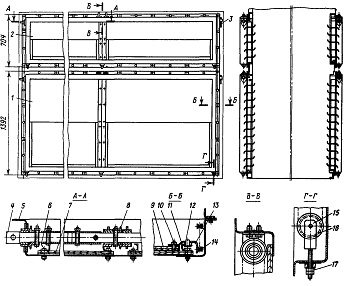

Рис. 69. Установка утеплительных чехлов

1—чехол в сборе нижний, 2—чехол в сборе верхний, 3—рукоятка, 4—приводной вал, 5—рамка, 6—болт, 7—щит неподвижный, 8, 16—звездочки, 9—заслонка, 10—винт, 11—направляющая,
12—ролик, 13—ушко, 14—цепь, 15—обойма; 17—гайка
