Холодильная камера и теплообменник тепловоза 2ТЭ10М, 3ТЭ10М

Подпятник и вентиляторное колесо холодильной камеры тепловоза 2ТЭ10М, 3ТЭ10М

 В верхней части холодильной камеры к фундаменту четырьмя болтами диаметром 16 мм крепится подпятник вентилятора. Подпятник (рис. 65) конструктивно выполнен таким же, как и на тепловозах 2ТЭ10Л и 2ТЭ10В. В расточку корпуса 6 подпятника установлен вал 1 вентиляторного колеса в сборе с подшипниками 5 и 8. Подшипники насажены на вал и внутренними кольцами опираются на буртик вала: верхний — непосредственно, а нижний — через распорную втулку 7. Прижаты кольца круглой гайкой 10, закрепленной стопорной шайбой 9. В корпусе подпятника подшипники находятся с зазором 0—0,075 мм. Наружное кольцо верхнего подшипника упирается в бурт корпуса подпятника и прижато к бурту крышкой 2, что исключает осевое перемещение вала вентилятора вместе с подшипниками относительно корпуса. Верхний подшипник упорный и воспринимает осевые усилия от вентиляторного колеса, а нижний воспринимает усилия неуравновешенных масс вентилятора. На верхний хвостовик вала с конусностью 1:8 посажено вентиляторное колесо со шпонкой и закреплено на валу корончатой гайкой. На нижний хвостовик вала с конусностью 1:10 посажен фланец 15 со шпонкой и закреплен корончатой гайкой. Сверху подпятник закрыт крышкой 2 с войлочным уплотнением. В крышке имеется масленка 3 для добавления смазки во время эксплуатации. В нижней крышке установлена манжета 13 и уплотнительное кольцо 14. Для промывки предусмотрено отверстие, закрытое пробкой 12.

К барабану 6 вентиляторного колеса холодильной камеры (рис. 66) по наружному диаметру приварено восемь лопастей. Обод барабана изготовлен из листовой стали и сваркой соединен со втулкой через два несущие диска. Между ободом и втулкой расположено восемь ребер жесткости 5, выполненных из листовой стали. Сверху приварен штампованный из листовой стали обтекатель 8. Лопасти вентилятора имеют воротник жесткости 4. Воротник жесткости выполнен литым и имеет штыреобразный выступ, на который насажена и приварена труба. Лопасть 1 надета на воротник, приварена к нему, а к трубе 3 прикреплена заклепками 2. Собранная лопасть по периметру воротника приварена к ободу барабана под углом 31 °48'. На диаметре 1550 мм контролируют угол 23 °±1 °. Угол закрутки профиля лопасти должен быть равномерным по всей длине. Готовое вентиляторное колесо подвергается статической балансировке (допустимая неуравновешенность не более 2,7 Н • см). Неуравновешенность устраняют приваркой грузов 7 на нижнем диске барабана. Отбалансированное вентиляторное колесо испытывают на разнос в течение 10 мин при 1400—1600 об/мин, после чего проверяют состояние сварных швов.

Рис 65 Подпятник вентилятора:
1—вал, 2—крышка верхняя, 3—масленка, 4— прокладка, 5, 8—подшипники, 6—корпус, 7— втулка, 9— шайба стопорная, 10—гайка, 11 — крышка нижняя, 12— пробка, 13—манжета, 14- кольцо, 15—фланец

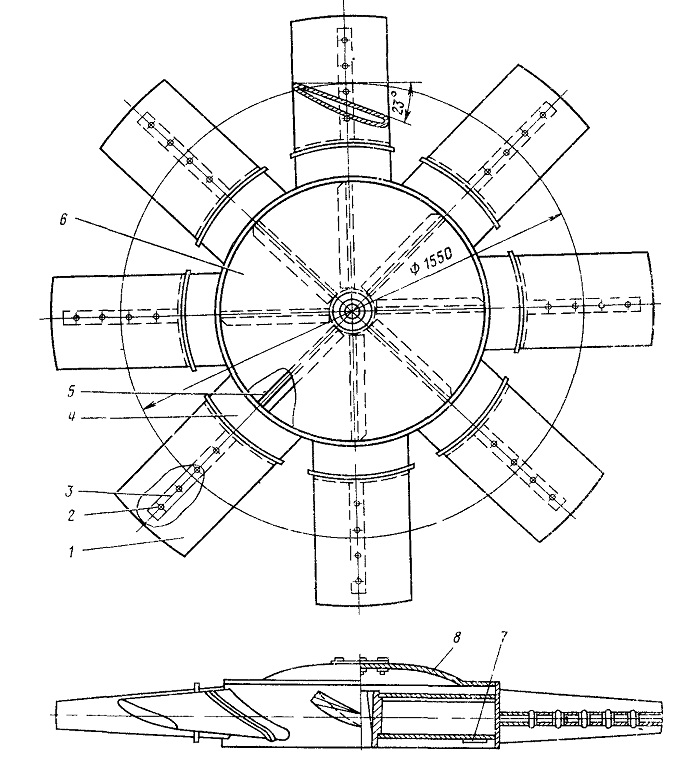

Рис 66 Колесо вентилятора холодильника

1—лопасть, 2—заклепка, 3—труба, 4—воротник жесткости, 5— ребро, 6—барабан, 7—груз балансировочный, 8—обтекатель
