8. Масляная система тепловоза 2ТЭ10М, 3ТЭ10М

Фильтр грубой очистки масла дизеля 10Д100 тепловоза 2ТЭ10М, 3ТЭ10М

 Фильтр (рис. 55) служит для очистки масла, поступающего в дизель, от механических примесей. Фильтр состоит из стального сварного корпуса 1, разделенного горизонтальной перегородкой на полости неочищенного Б и очищенного В масел. В корпусе установлено десять фильтрующих секций пластинчато-щелевого фильтра. К корпусу 6 фильтрующей секции 3 прикреплен набор фильтрующих пластин рабочих 12 и промежуточных 10, поочередно надетых на центральный стержень 9 так, что «лапки» промежуточных пластин совпадают со спицами рабочих пластин. Между рабочими пластинами образуются щели высотой 0,15 мм, равной толщине промежуточных пластин. В корпус 6 секции ввернуты четыре стойки

8, к которым прикреплен нижний фланец 13. Одна из четырех стоек имеет квадратное сечение и несет на себе ножи 11 (толщиной 0,1 мм) таким образом, что они своими концами входят в щели между рабочими пластинами, образуя гребенку для очистки фильтрующих элементов.

Масло из полости Б неочищенного масла поступает к фильтрующим секциям. Проходя через щели между рабочими пластинами, оно очищается от примесей, превышающих размер щели. Очищенное масло через колодцы, образованные вырезами между спицами рабочих пластин и вырезы Г в корпусе секции, поступает в полость очищенного масла В, откуда через выходной фланец идет в двигатель.

Щели фильтрующих секций очищают проворотом центрального стержня секции рукояткой 2. При этом вместе со стержнем поворачивается весь набор фильтрующих пластин (рабочих и промежуточных), а неподвижные ножи 11 очищают щели от грязи.

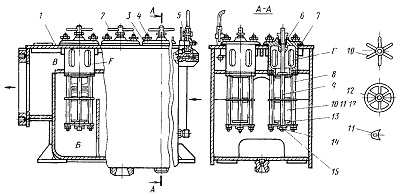

Рис 55 Фильтр грубой очистки масла 1— корпус, 2— рукоятка, 3—секция фильтра, 4 14—гайки, 5—кран, 6—корпус секции фильтра,
7—прокладка, 8—стойка, 9—стержень секции, 10—промежуточная пластина, 11—нож, 12—рабочая пластина, 13—нижний фланец, 15—прижимная шайба
