ТЯГОВЫЙ ГЕНЕРАТОР ТЕПЛОВОЗА 2ТЭ10Л ПОСЛЕДНЕГО
ВЫПУСКА
Вентиляция. Для лучшего охлаждения обмотки якоря и коллектора поток
воздуха в якоре разделен. Воздух, проходящий через вентиляционный канал
якоря, охлаждает железо и обмотку якоря а также катушки полюсов; воздух,
поступающий через канал коллектора, охлаждает коллектор. Такое
разделение потоков исключило загрязнение изоляционных прокладок щеточной
пылью.
Обмотка. Примененная петлевая якорная обмотка с уравнителями заметно
улучшила коммутацирнную устойчивость генератора. Кроме того, вместо
электрокартона паз якоря выстилается пленкостеклотканыо, применен также
провод ПЭТВСД.

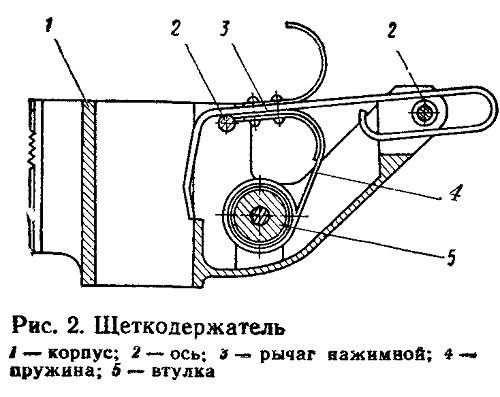

Щеткодержатель. Новый щеткодержатель (рис. 2) принципиально отличается
от ранее устанавливавшегося. Он имеет радиальную конструкцию и
постоянное нажатие на щетки при износе их в пределах допустимого размера
(метка на щетке), в результате отпала необходимость регулирования
давления по мере износа щеток.
Траверса, вместо траверсы с двумя кольцами (см. рис. 85) устанавливается
траверса с одним кольцом. Это улучшило частотную характеристику
щеточного узла и значительно облегчило уход за коллектором (облегчен
доступ к нему и с меньшим усилием осуществляется поворот траверсы).
