ГИДРОМУФТА ПРИВОДА ВЕНТИЛЯТОРА ХОЛОДИЛЬНИКА ТЕПЛОВОЗА 2ТЭ10Л





ИСПЫТАНИЯ ГИДРОМУФТЫ ПРИВОДА ВЕНТИЛЯТОРА ХОЛОДИЛЬНИКА ТЕПЛОВОЗА 2ТЭ10Л







Обкаточные испытания гидромуфты. Надежность работы гидромуфты после сборки проверяют во время обкаточных испытаний на стенде в условиях, приближающихся к эксплуатационным.

При испытании входной фланец гидромуфты соединяют с приводным агрегатом, а выходной — с нагрузочным агрегатом, потребляющим мощность 125 кВт при 1165 об/мин. Направление вращения входного и выходного агрегатов должно быть против часовой стрелки, если смотреть на фланцы гидромуфты со стороны подсоединения. Циркуляция масла в системе питания и смазки стенда осуществляется в соответствии со схемой рис. 215. При этом теплообменник должен обеспечивать температуру масла на входе в гидромуфту 60 — 70° С, а масляный нacoc 15 должен создавать давление масла в системе питания 0,3 — 1,2 кгс/см2, а в системе смазки 0,3 — 0,7 кгс/см2. Систему заполняют дизельным маслом ГОСТ 5304 — 54.

Обкатку гидромуфты ведут на режимах, указанных в табл 21. Во время испытания периодически замеряют числа оборотов входного и выходного валов.

Загрузка гидромуфты осуществляется путем заполнения ее круга циркуляции маслом при крайнем положении рейки, соответствующем сложенным черпакам. При обкатке должны выполняться следующие условия:

1. Температура масла, входящего в гидромуфту, поддерживается 60—70° С (контролируется термометром 12).

2. Давление масла на входе в гидромуфту должно быть в пределах 0,3— 1,2 кгс/см2 (регулируется вентилем 11 и контролируется манометром 9).

3. Температура масла на выходе из гидромуфты не должна превышать 85° С (проверяется термометром 1), а местный нагрев гидромуфты и подшипниковых узлов не более 90° С. Более высокий нагрев гидромуфты и подшипниковых узлов свидетельствует о ненормальной работе подшипников или переполнении корпуса гидромуфты маслом.

4. Работа конического редуктора не должна сопровождаться ненормальными стуками, прерывистым шумом и ударами.

5. Частота вращения выходного вала при опорожненном круге циркуляции гидромуфты должна быть не более 400 об/мин. Для ее определения необходимо опорожнить круг циркуляции гидромуфты путем перевода рейки ручным приводом в крайнее положение и продолжить обкатку в течение

5 — 10 мин.

6. При соблюдении указанных выше пределов давления масла в системе стенда нельзя допускать переполнения картера гидромуфты маслом, приводящего к повышенному нагреву его от барботажа масла и появлению течи через уплотнения.

В случае выявления недостатков, не устраняемых без разборки гидромуфты, после их устранения проводится повторная обкатка в полном объеме.

После окончания обкаточных испытаний масло сливают и подтягивают все гайки. Гидромуфту устанавливают на тепловоз или при хранении консервируют.


Таблица 21

Режим

Частота вращения входного вала гидромуфты, об/мин

Нагрузка на выходной вал- гидромуфты, кВт

Степень заполнения гидромуфты, %

Время

испытания,

мии

Частота вращения выходного вала гидромуфты, об/мин

I

2470±50

0

0

30

Не более 400

и

2470 + 50

0

100

30

1165±40

in

2470+50

125±5

100

60

1165±40

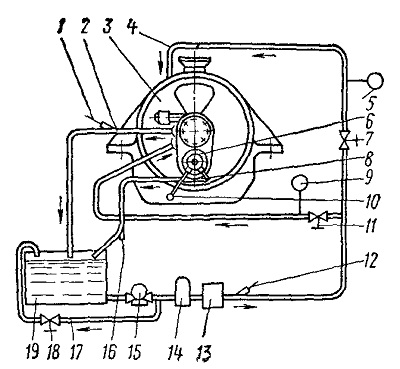

Рис. 215. Схема масляной системы обкаточного стенда гидромуфты 1, 12, 16 — термометры; 2 — трубопровод отвода масла из круга циркуляции гидромуфты; В — гидромуфта; 4 — трубопровод смазки: 5, 9 — манометры; 6 — лопастный насос гидромуфты; 7, 11, 18 — вентили; 8 — трубопровод отвода масла от лопастного насоса; 10 — трубопровод всасывания из картера гидромуфты; 13 — теплообменник; 14 — фильтр; 15 — масляный насос стенда; 17 — трубопровод сброса масла; 19 — масляный бак
