ПРОТИВОПОЖАРНЫЕ СРЕДСТВА ТЕПЛОВОЗА 2ТЭ10Л





На тепловозе 2ТЭ10Л каждая секция оборудована противопожарными средствами (рис. 186), необходимыми для тушения пожаров, возникающих не только на тепловозе, но и на других объектах (вагонах, зданиях и т. д.), расположенных в пределах длины шлангов и дальности струи установки.

Противопожарные средства тепловоза: а) автоматическая пожарная сигнализация; б) противопожарная установка; в) два углекислотных огнетушителя типа ОУ-5 ГОСТ 7276—69; г) ведро и совок; д) один огнетушитель пенный ОП-5 ГОСТ 182—60.

Противопожарная установка на тепловозе 2ТЭ10Л предусматривает тушение огня пеной.
Установка состоит (рис. 187) из резервуара 1, заполняющегося жидкостью из раствора пенообразователя в воде (260 л воды и 16 л ПО-1), трубопровода с кранами и гибкими шлангами и двух генераторов 2 высокократной пены, расположенных в передней части секции (около левой входной двери) и в задней части (на передней стенке холодильной камеры).

Противопожарная установка приводится в готовность открытием одного из пусковых кранов 7 уел. № 383 (пост I или II). Через открытые пусковые краны воздух из главных воздушных резервуаров по трубопроводу поступает в противопожарный резервуар. При приведении в действие установки водный раствор пенообразователя под давлением поступает из резервуара в генератор пены ГВП-100, где образуется пена, струя которой направляется на горящие предметы, обволакивает их и горение прекращается.

Пена по своему составу безвредна, не оказывает никакого воздействия на кожу и одежду человека.

На трубе, подводящей воздух к противопожарному резервуару, имеется бонка с отверстием диаметром 1 мм. Отверстие служит для того, чтобы воздух в случае недостаточной плотности пускового крана выходил из трубопровода и не поступал в резервуар. Кроме того, после опробования системы или после окончания тушения пожара сжатый воздух, оставшийся в трубопроводе, постепенно выйдет через это отверстие.

Для предотвращения попадания пены в воздухопровод на трубе подвода воздуха к резервуару устанавливается предохранительное кольцо из фольги толщиной 0,018 мм, которое подлежит замене после каждого случая пользования системой.




Характеристика установки

Тип.................Воздухо-пенная

Число постов управления....... .2

Объем резервуара для огнегасящей жидкости 290 л

Состав огнегасительного раствора по компонентам:

пенообразователь ПО-1 ГОСТ 6948—70 . 6%

вода.....................94%




Кратность выхода пены........, 70—-100

Давление воздуха...........7,5—8,5 кгс/см2

Управление установкой ......... Ручное

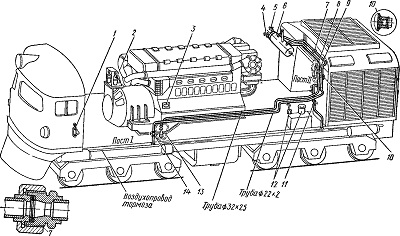

Рис. 186. Расположение противопожарных средств на тепловозе
1 — огнетушители ОУ-2 (ГОСТ 7276—69); 2 — огнетушитель ОП-5 (ГОСТ 182—60); 3—памятка при пожаротушении; 4 — сливной кран; 5 — контрольный край; 6 — противопожарный резервуар; 7 — предохранительное кольцо; 8 — генератор высокократной пены; 9 — муфтовый кран; 10 — грибок для выпуска воздуха из системы; 11 — разобщительный кран; 12 — ведро и совок; 13 — рукав В-10 (ГОСТ 8318—57); 14 — пусковые краны

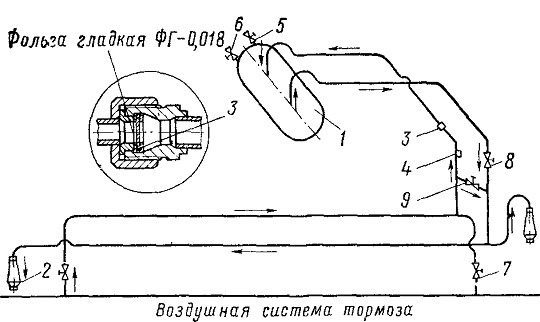

Рис. 187. Пневмогидравлическая схема противопожарной установки
1 — противопожарный резервуар; 2 — генератор высокократной пены ГВГЫОО; 3 — предохранительное кольцо; 4 — грибок; 5 — сливной кран; 6 — контрольный кран; 7 — пусковые краны, 8, 9 — разобщительные краны
