Селективный узел тепловоза 2ТЭ10Л



Селективный узел (рис. 140) состоит из трансформатора постоянного тока ТПН, получающего питание от обмотки Н5-К5 распределительного трансформатора и нагруженного на балластное сопротивление СБТН, трансформатора постоянного тока, получающего питание также от распределительного трансформатора и нагруженного на сопротивление СБТТ.

В селективный узел входят диоды В5, В7 и обмотка управления амплистата с последовательно включенным регулировочным сопротивлением СОУ. Название узла — «селективный» происходит от слова селекция, т. е. выбор. В данном случае имеются два самостоятельных источника тока: трансформатор постоянного напряжения и трансформатор постоянного тока.

Под действием напряжения между точками а и б через обмотку управления и сопротивление СОУ должен протекать ток от точки е к точке г. Кроме того, между точками д и е по обмотке управления также должен протекать ток от точки а к точке г через обмотку управления.

Указанная схема обладает тем свойством, что если потенциалы точек а и 5 не равны,
то ток через обмотку управления будет протекать от источника, у которого потенциал выше. Например, потенциал точки а выше, тогда ток будет протекать от а к б по контуру авгб, а от трансформатора постоянного тока — только через сопротивление СБТТ от точки о к точке е и участвовать в управлении амплистатом он не будет.

Когда потенциал точки д выше, чем точки а, ток через обмотку возбуждения будет протекать только от трансформатора постоянного тока, а ток от ТПН будет замыкаться через сопротивление СБТН. Возможен случай, когда потенциалы точек а и д сравняются, тогда через обмотку управления будет протекать суммарный ток от ТПН и ТПТ.

На рис. 141 приведена более полная схема селективного узла, по которой также можно проследить описанный выше принцип действия. Если ток тягового генератора будет изменяться от O' до значения Бх, то падение напряжения на СБТТ будет значительно ниже, чем на СБТН, и потенциал точки а будет выше, чем точки д. Ток от ТПТ не будет проходить через обмотку управления и в диапазоне О — Бг изменения тока главного генератора напряжение меняться не будет. Если при этом увеличилось бы напряжение главного генератора, то возрос бы ток подмагничивания ТПН, вследствие чего увеличилось бы напряжение на СБТН и между точками а и б, что привело бы к повышению силы тока в обмотке управления амплистата. Как видно из характеристики амплистата (рис. 141, а), при небольшом изменении тока управления происходит резкое изменение тока возбуждения возбудителя. Намагничивающая сила обмотки управления направлена встречно постоянной намагничивающей силе задающей обмотки, в результате суммарная намагничивающая сила уменьшится, что приведет к уменьшению тока возбуждения возбудителя и, следовательно, к уменьшению напряжения генератора до первоначальной величины. Если напряже ние генератора отклонится в меньшую сторону, то произойдет обратное действие селективной схемы и напряжение поднимется до первоначального.

На участке ВГ селективной характеристики (рис. 141, б) действие ТПТ превышает действие ТПН, потенциал точки д высок и аналогично действию, описанному выше, будет поддерживаться ток главного генератора постоянной величины при изменении напряжения от величины Г до В. Описанным выше способом обеспечивается ограничение тока и напряжения главного генератора.

На участке Б В селективной характеристики действие ТПН и ТПТ одинаково и при этом потенциалы точек а ид равны. Ток в управляющей обмотке будет суммарным и обеспечивать наклон участка БВ селективной характеристики.


При поддержании какого-либо параметра селективной характеристики в схеме может происходить колебательный процесс из-за большой постоянной времени электрических машин. Чтобы исключить это колебание, в схему введены стабилизирующая обмотка ОС и стабилизирующий трансформатор ТС. Первичная обмотка стабилизирующего трансформатора подключена через сопротивление СТС к якорю возбудителя, а вторичная — к стабилизирующей обмотке амплистата. При резком изменении напряжения возбуждения главного генератора будет изменяться магнитный поток в первичной обмотке стабилизирующего трансформатора, что вызовет появление напряжения на вторичной обмотке трансформатора, и в стабилизирующей обмотке амплистата появится ток. Стабилизирующая обмотка подключена таким образом, что при повышении напряжения на возбудителе она уменьшает подмагничивание амплистата, т. е. возбуждение возбудителя. Такая отрицательная обратная связь обеспечивает устойчивую работу схемы.









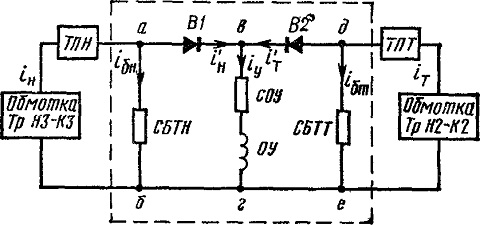

Рис. 140. Упрощенная схема селективного узла

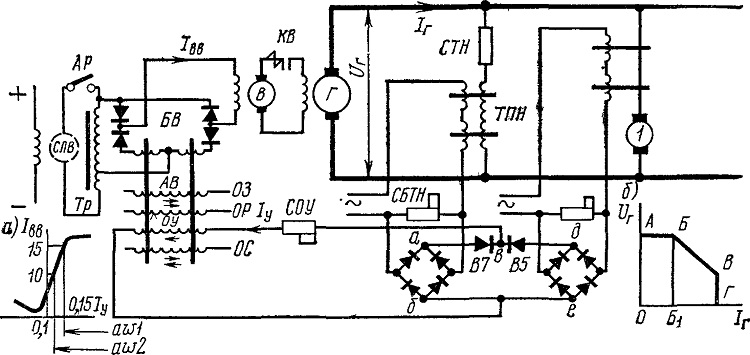

Рис 141. Схема селективного узла
а — характеристика амплистата, зависимость тока возбуждения от тока в управляющей обмотке; 6 — селективная характеристика генератора
