Трансформатор стабилизирующий ТС-2 на тепловозе 2ТЭ10Л

Трансформатор стабилизирующий ТС-2 на тепловозе 2ТЭ10Л

Улучшает динамические характеристики схемы возбуждения тепловоза и работает в переходных режимах (рис. 115).

Магнитопровод нашихтован из П-образных пластин (сердечник) и полос (ярмо) электротехнической стали толщиной 0,5 мм. Активное сечение стали 45 см2. Конструкция трансформатора предусматривает возможность регулировки воздушного зазора между ярмом и сердечником с помощью немагнитных прокладок из прессшпана. На магнитопроводе расположена обмотка, выводы которой размещены на пластмассовых панелях. Стабилизирующий трансформатор

представляет собой катушку индуктивности, увеличивающую постоянную времени системы регулирования электропередачи тепловоза и исключающую ее колебания.

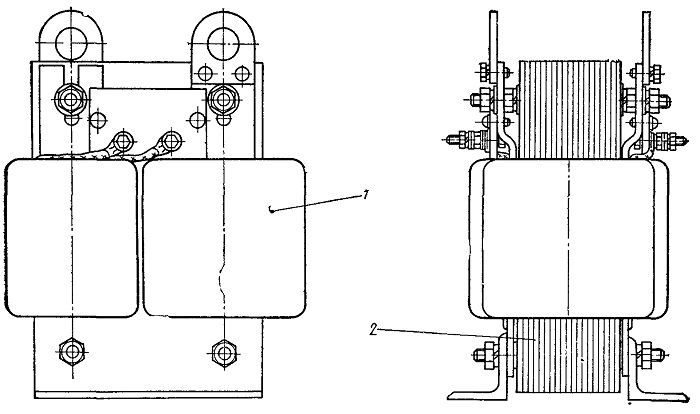

Рис. 115. Стабилизирующий трансформатор

1 — катушка; 2 — магнитопровод

Техническая характеристика трансформатора

Обозначение выводов.......H1—Kl / Н2—К.2

Число витков......................1000 / 1900

Тип провода...........ПЭВ-2 /    ПЭВ-2

Диаметр провода, мм..............1 /     1

Активное сопротивление при 20° С, Ом ......... 8,6          / 16,0

Масса аппарата...........38 кг
