Трансформатор постоянного напряжения ТПН-3А на тепловозе 2ТЭ10Л

 Трансформатор (рис. 111) предназначен для измерения напряжения главного генератора

тепловоза. Он состоит из двух тороидальных сердечников сечением 150 мм2, выполненных из железоникелевого сплава. На каждом из сердечников намотана рабочая обмотка. Рабочие обмотки соединены между «обой встречно. Управляющая обмотка намотана на оба сердечника.

Принцип работы трансформатора постоянного напряжения также оенован на изменении индуктивных сопротивлений рабочих обмоток под влиянием подмагничивания обмотки управления.

Выходным параметром трансформатора постоянного напряжения является вторичный ток, величина которого пропорциональна величине первичного напряжения трансформатора.

При повышении напряжения генератора степень насыщения сердечников возрастает, индуктивное сопротивление рабочих обмоток при этом уменьшается и ток в его рабочих обмотках увеличивается.

Следовательно, ток в рабочей цепи трансформатора постоянного напряжения про-порционален напряжению главного генератора. Схема включения трансформатора изображена на рис. 112.

Техническая характеристика трансформатора ТПН-ЗА

Максимальное (измеряемое) напряжение..........750 В

Напряжение питания рабочей цепи (эффективное) , 30 »

Частота питания рабочей цепи ..............133 Гц

Ток рабочей цепи в длительном режиме..........2,5 А

Ток цепи управления в длительном режиме .... 1,6 »

Сопротивление в цепи управления..............500 Ом

Сопротивление нагрузки ......................5 »

Масса аппарата , . . » . . . ... 4 кг

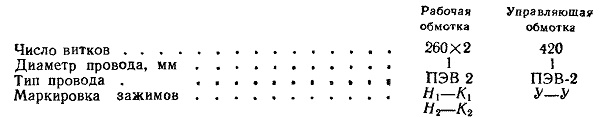

Обмоточные данные

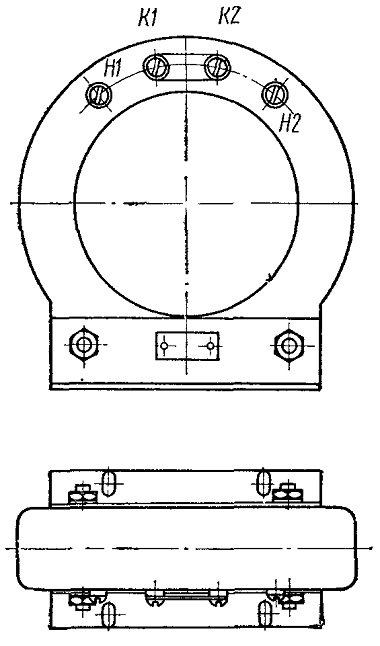

Рис. 111. Трансформатор постоянного напряжения ТПН-ЗА

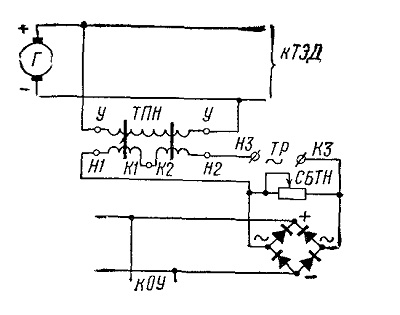

Рис 112 Схема включения трансформатора постоянного напряжения ТПН-ЗА
Г —тяговый генератор СБТН — балластное сопротивление ТПН
