Блок боксования ББ-303 на тепловозе 2ТЭ10Л

Блок боксования (рис. 106) автоматически защищает тяговые электродвигателе от разносного боксования. Он представляет собой панель, на которой смонтированы три реле типа РК-111, и защищен кожухом. На панели имеется 9 выводных клемм и внутренний монтаж, выполненный гибким проводом.

Реле типа РК-Ш выполнено на разомкнутой магнитной системе с втягивающимся якорем, укрепленным на поворотном рычаге.

Контактная система реле имеет один замыкающий и один размыкающий контакты перекидного типа с общим подвижным контактом. Реле имеет высокий коэффициент возврата.

Техническая характеристика реле РК-111
Напряжение срабатывания..............2,6+0,15 В

Коэффициент возврата......... Не менее 0,8

Разрыв контактов....................» » 1,5 мм

Провал » ....................» » 1,0 »

Сопротивление катушки при 20° С ... . 5,1 Ом

Число витков........................1100

Диаметр провода......................0,8 мм

Тип провода........................ПЭВ-2

Масса аппарата......................11,7 кг

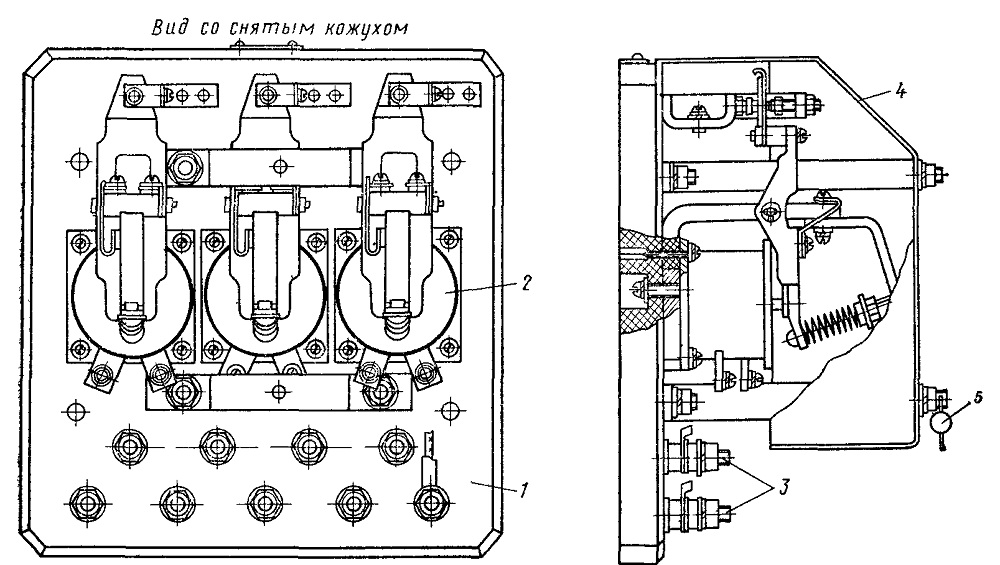

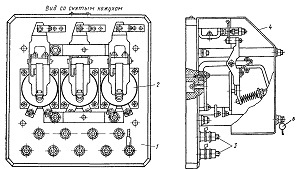

Рис. 106. Блок боксования ББ-303
1 — панель; 2 — реле РК-111; 3 — выводные клеммы; 4 — защитный кожух; 5 —пломба 126
