Кулачковый переключатель ППК 8601 (реверсор) на тепловозе 2ТЭ10Л

 Предназначен для

изменения направления движения тепловоза. Он имеет 12 кулачковых элементов (6 элементов расположены вверху и 6 внизу) и две блокировочные кнопки, укрепленные на корпусе привода (рис. 103).

Кулачковый элемент состоит из контактодержателя с двумя подвижными контактами, имеющими один общий вывод, двух контактодержателей с неподвижными контактами и кулачковой шайбы. При этом одна кулачковая шайба управляет двумя элементами — верхним и нижним. Контактодержатели закреплены на шести неподвижных изолированных стойках, а кулачковые шайбы — на валу, который поворачивается от пневматического привода ди-афрагменного типа, управляемого двумя электропневматическими вентилями. Конструкция переключателя позволяет зафиксировать его подвижные контакты в нулевом положении.

Реверсор может переключаться только при отключенных поездных контакторах.

Техническая характеристика переключателя ППК8601

Силовые контакты

Ток номинальный......................850 А

Напряжение максимальное................900 В

Число пар..........................24

Нажатие........................25—30 кгс

Раствор...............Не менее 10 мм

Провал..............................3—5 мм

Материал......................... Медь — медь

Блокировочные контакты

Ток длительный........................5 А

Напряжение номинальное...... .. 75 В

Количество..........................2з, 2р

Материал..............Серебро — серебро

Нажатие..............0,11—0,13 кгс

Пневматический привод

Диаметр диафрагмы................. 210» мм

Ход штока............................12»

Тип включающего вентиля................ВВ32

Масса аппарата........................190 кг

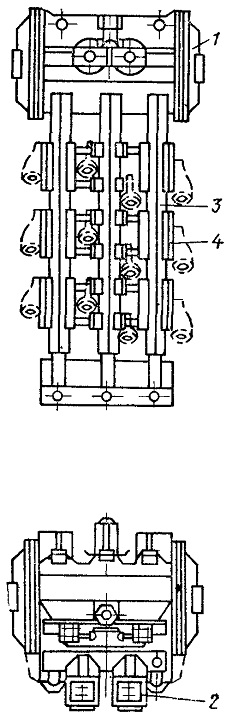

Рис. 103. Переключатель ППК8601
1 — пневмопривод; 2 — электропневматический вентиль;
3 — изоляционные стойки;
4 - контактодержатели
