Групповой контактор ПКГ-560 шунтировки поля на тепловозе 2ТЭ10Л

 Контактор типа ПКГ-560 (рис. 102) предназначен для подключения или отключения сопротивлений ослабления поля к обмоткам возбуждения тяговых электродвигателей. Это прямохедовой контактор с силовыми контактами мостикового типа и двумя блокировочными контактными узлами. Рабочее положение контактора на тепловозе вертикальное, приведем вниз. Контактодержатели подвижных контактов смонтированы на общем подвижном штоке, а неподвижных контактов закреплены на уголках. Шток перемещается под воздействием пневматического привода диафрагменного типа, управляемого дистанционно электропневматическим вентилем.

В настоящее время на тепловозе 2ТЭ10Л устанавливается контактор ПКГ-565, отличающийся от контактора ПК'Г-560 исполнением ряда узлов, что сделано для повышения надежности и срока службы. Так, несколько увеличены размеры силовых контактов, выполненных из металлокерамики марки СОМ-ЮМ (ГОСТ 3384 — 67); вместо направляющей втулки кронштейна применен самоустанавливающийся полусферический подшипник. Уголки крепления контактора для увеличения жесткости вварены в верхнюю и нижнюю рамы, а в пневматическом приводе применяется более эластичная прессованная диафрагма.

Техническая характеристика контактора ПКГ-560
Силовые контакты
Ток номинальный......................450 А

Напряжение между контактами............20 В

Число коммутирующих цепей..............6

Нажатие..............не менее 2X12 кгс

Раствор...............» » 6 мм

Провал...............» 4 »

Материал............. металлокерамика

СОК-15 ГОСТ 3884—61

Тип контакта............. линейный

Блокировочные контакты

Ток номинальный . . ................5 А

Напряжение номинальное................75 В

Число..............................2з, 2р*

Материал............................серебро

Нажатие ..............0,11н-0,13 кгс

Пневматический привод

Рабочий диаметр диафрагмы..............160 мм

Ход штока............................13±2 »

Тип включающего вентиля................ВВЗ

Масса аппарата........................30 кг

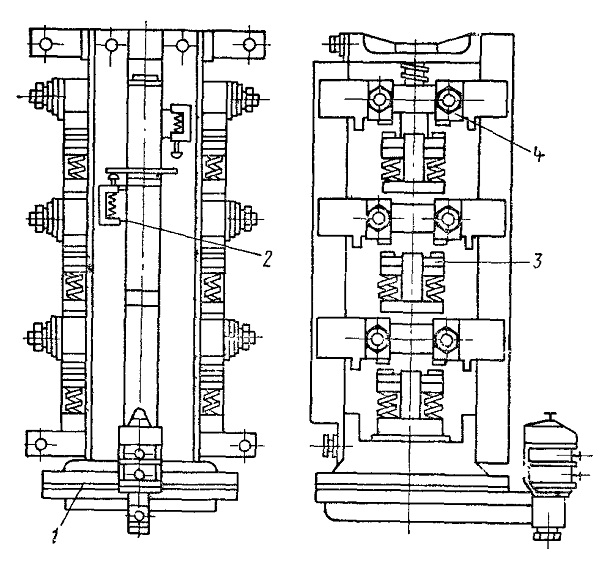

Рис. 102. Групповой контактор шунтировки поля ПКГ-560
1 — пневматический привод; 2 — блокировочный контакт; 3 — подвижной силовой контактодержатель; 4 —» неподвижный силовой контактодержатель
