ТЯГОВЫЙ ЭЛЕКТРОДВИГАТЕЛЬ ЭД-107А ТЕПЛОВОЗА 2ТЭ10Л

ТЯГОВЫЙ ЭЛЕКТРОДВИГАТЕЛЬ ЭД-107А ТЕПЛОВОЗА 2ТЭ10Л

Привод колесных пар тепловоза осуществляется тяговыми электродвигателями типа ЭД-107А через одноступенчатый прямозубый редуктор. На тепловозе установлены шесть тяговых электродвигателей — по одному на каждую ось.

Тяговый электродвигатель представляет собой электрическую машину постоянного тока с последовательным возбуждением. Схема электрических соединений электродвигателя изображена на рис. 88.

Стрелками показано направление протекания тока, при котором полюсы будут иметь обозначенную на схеме полярность, а якорь—обозначенное направление вращения.

Две ступени ослабления поля и гиперболическая внешняя характеристика тягового генератора обеспечивают изменение частоты вращения электродвигателя в широком диапазоне. Как и любая электрическая машина постоянного тока, тяговый электродвигатель имеет главные и добавочные полюсы, а также якорную обмотку с коллектором. Неподвижные главные полюсы с вра-вдающейся якорной обмоткой (якорем) создают на валу тягового электродвигателя вращающий момент, передаваемый через редуктор на колесные пары. Добавочные полюсы тягового электродвигателя служат для обеспечения коммутации щеток на коллекторе без повреждения рабочей поверхности коллектора и подгара коллекторных пластин. Электрографитные щетки с коллектором осуществляют подачу к якорной обмотке тока и напряжения. От надежной работы щеток и коллектора зависит надежная работа тягового электродвигателя. Вентиляция электродвигателя на тепловозе принудительная.

Техническая характеристика тягового электродвигателя ЭД-107А

Мощность............................305 кВт

Ток длительный..................720 А

Напряжение длительное ......... 463 В

Ток максимальный......................1100 А

Напряжение максимальное ........ 700 В

Частота вращения длительная............580 об/мин

» » максимальная ..... 2290 »

Марка щеток.............ЭГ-2А (разрезные)

Размеры щеток............2(12,5X40X60) мм

Нажатие на щетку......................4,2—4,5 кгс

Расход охлаждающего воздуха............75 м3/мин

К. п. д................................91,5%

Масса ............................3100 кг

На рис. 89 приведены электромеханические характеристики электродвигателя ЭД-107А.

В отличие от обычных электрических машин постоянного тока электродвигатель ЭД-107А, как и другие тяговые электродвигатели, имеет конструктивные особенности, связанные со специфичными условиями работы и установкой его на тепловозе (моторно-осевые подшипники скольжения, восьмигранная форма магнитопровода, повышенное удельное давление щеток на коллекторе.

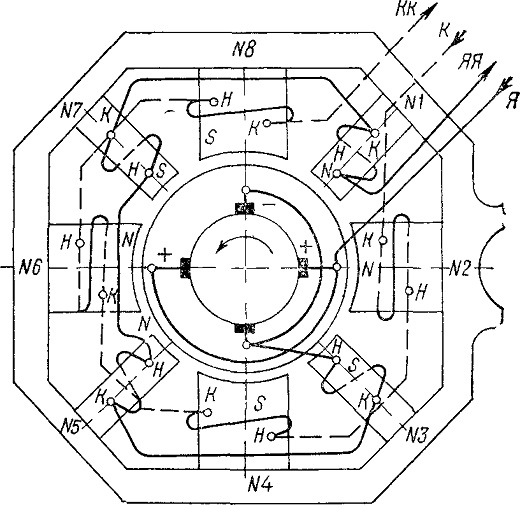

Рис 88 Схема внутренних соединений тягового электродвигателя ЭД-107А. Штриховой линией показаны соединения со стороны, противоположной коллектору
