ВОДЯНАЯ ОХЛАЖДАЮЩАЯ СЕКЦИЯ С УМЕНЬШЕННЫМ ШАГОМ НА ТЕПЛОВОЗЕ 2ТЭ10Л



Секция с уменьшенным шагом (2,3 мм) между пластинами состоит из 68 плоских томпаковых трубок 11, расположенных в трубных коробках 7 в шахматном порядке (рис. 72). Снаружи трубки оребрены медными пластинами. На тепловозе 2ТЭ10Л с водомасляным охлаждением водяные секции установлены двух размеров—длиной 1356 и 686 мм. На тепловозах 2ТЭ10Л с холодильниками, имеющими масляные секции с турбулизацией потока масла, применяются только водяные секции длиной 1356 мм.
Характеристика водяных секций

Длина секций..............................1356 686

Рабочая длина трубок, мм....................1206 535

Размеры трубок, мм:

наружных...............2,2X19,5 2,2X19,5

внутренних...............1,1X17,9 1,1X17,9

Число рядов трубок в глубину..................8 8

Число трубок в секции........................68 68

Шаг расположения трубок по фронту, мм .... 16 16

Шаг расположения трубок в глубину, мм .... 22 22

Живое сечение секции для прохода жидкости, мм2 . 0,00132 0,00132

Ширина фронта секции, мм..........154 154

Глубина секции, мм.............187 187

Число охлаждающих пластин..................519X2 229x2

Толщина охлаждающих пластин, мм............0,1 0,1

Шаг оребрения, мм..........................2,3 2,3

Живое сечение секции для прохода воздуха, мм2 . . 0,148 0,0656

Поверхность, омываемая воздухом, м2 ............29,52 13,1

Коэффициент оребрения......................7,56 7,56

Масса секции, кг............................44,5 27,5









Теплотехнические и аэродинамические характеристики водяных секций с уменьшенным шагом приведены на рис. 73. Характеристики водяных секций получены при испытании образцов на теплотехническом испытательном стенде. Эффективность водяных секций с уменьшенным шагом выше, чем у водяных секций, устанавливаемых на тепловозах ТЭ3, ТЭ10, ТЭП60. Это достигнуто благодаря применению для припайки пластин метода спекания вместо метода окунания, уменьшению шага между пластинами с 2,83 до 2,3 мм и применению плоских боковых щитков вместо щитков с загнутыми краями.

Изготовленные водяные секции подобно масляным испытывают в течение 5 мин на давление 5 кгс/см2, а также на истечение воды. Проверка на время протекания воды производится на типовом стенде с объемом бака 59,6 л воды и расстоянием от верхнего уровня воды до привалочной поверхности 1970 мм. Время истечения в зависимости от температуры воды:

Температура воды, °С........................4   8  12   16   20   24

Время истечения, с, не более..................83   70   64   60   56   54

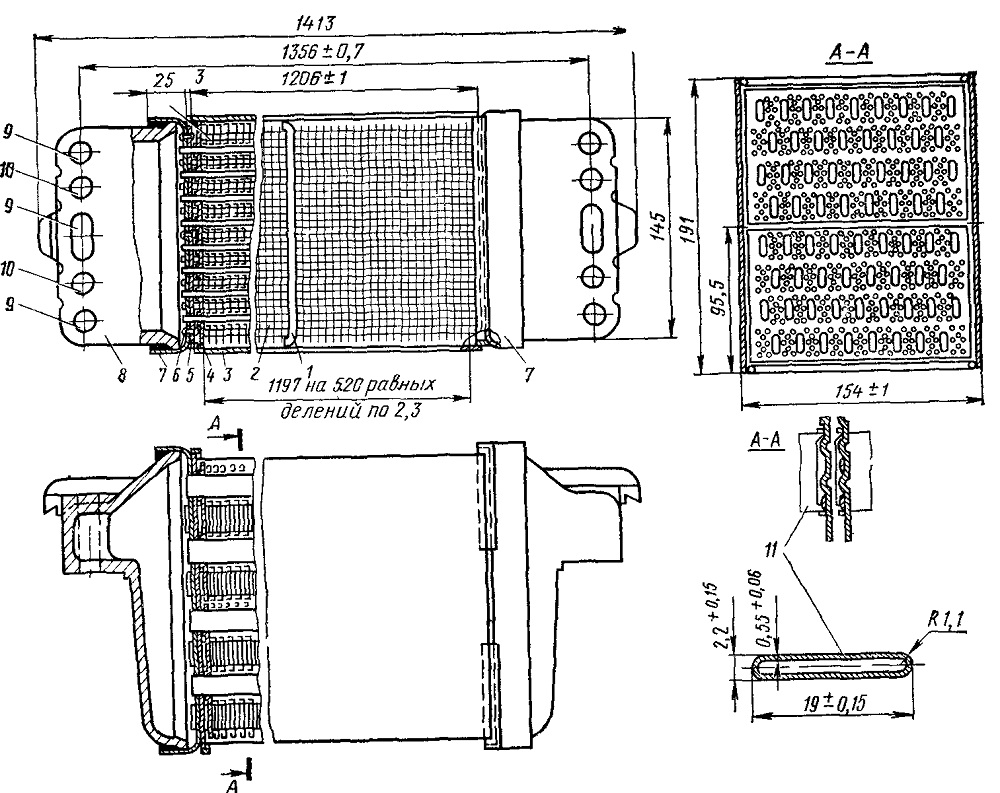

Рис. 72. Охлаждающая водяная секция с уменьшенным шагом
1 — пруток для крепления щитков; 2 — охлаждающая пластина; 3 — боковой щиток; 4 — концевая пластика; 5 — усилительная доска; 6 — заклепка; 7 — трубная коробка; д — коллектор; 9 — отверстия для прохода жидкости; 10 — отверстия для шпилек крепления коллектора секции к коллектору холодильной камеры; 11 — охлаждающая трубка
