Установка бесканавочных шатунных вкладышей дизеля 10Д100 тепловоза 2ТЭ10Л

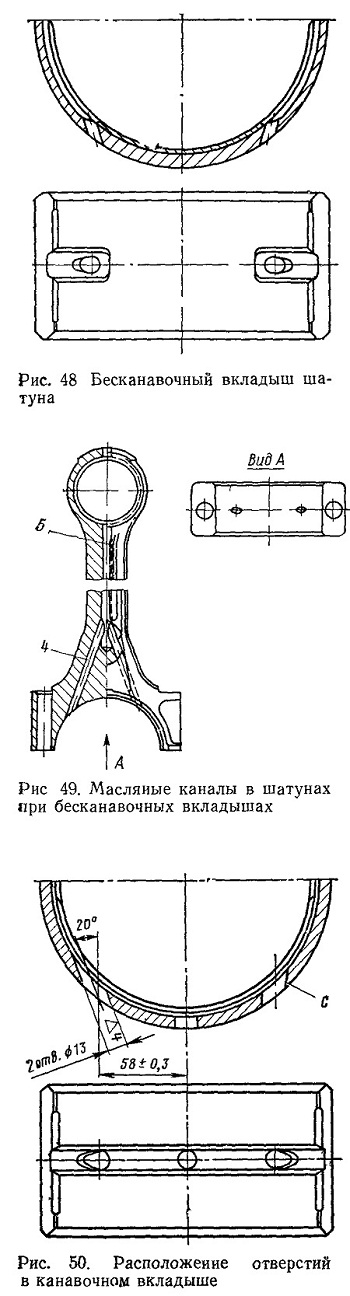

 Работоспособность шатунных вкладышей двигателя 10Д100 значительно повышается при установке вкладышей шатуна (рис.48) без кольцевой канавки (бесканавочных). В крышках шатунов в этом случае устанавливают вкладыши прежней конструкции. Установка бесканавочных вкладышей потребовала изменения расположения масляных каналов в шатунах (рис. 49) и коленчатых валах, идущих комплектно с бесканавочными вкладышами. Замена измененных деталей деталями старой конструкции без учета нижеперечисленных требований не допускается, так как это приведет к прекращению подачи масла к втулке верхней головки шатуна и к поршню, а следовательно, к аварии двигателя. Не разрешается установка вкладышей шатуна новой конструкции (бесканавочных) в шатуны старой конструкции и вкладышей шатуна новой конструкции с шатунами новой конструкции на коленчатые валы старой конструкции, ибо это приведет к поломке двигателя. Допускается установка коленчатых валов новой конструкции с шатунами и вкладышами старой конструкции. В случае необходимости замены бесканавочной конструкции и комплектных с ними деталей (шатуны, коленчатые валы) необходимо строго выполнять следующие требования:

1) вкладыш (бесканавочный) может быть заменен вкладышем (канавочным) при условии дообработки его согласно рис. 50 (сверление двух отверстий диаметром 13 мм);

2) шатун старой конструкции может быть установлен только комплектно с канавочными вкладышами;

3) коленчатый вал старой конструкции ставится только в комплекте с шатунами и вкладышами старой конструкции.

На двигателе с бесканавочными вкладышами на блоке устанавливается табличка: «На двигателе установлены бесканавочные шатунные вкладыши».
