Защита проточной части турбины дизеля 10Д100 тепловоза 2ТЭ10Л

Защита проточной части турбины от повреждения посторонними предметами. Чтобы предупредить случаи попадания с выпускными газами в проточную часть турбин посторонних предметов

(обломки поршневых колец и др.). с марта 1965 г. в компенсаторы выпускной системы двигателя с турбонаддувом устанавливают защитные решетки. Решетка выполнена в виде кольца с прорезями, в которые вставлены стержни аэродинамической формы. Для обеспечения зазора между стержнями устанавливают проставочные кольца. Стержни и кольца удерживаются от выпадания двумя проволочными связями, концы которых расклепаны.

Компенсатор с решеткой ставят на дизеле так, чтобы стержни располагались вдоль продольной оси двигателя. Это соответствует положению риски на нижнем фланце компенсатора в том же направлении (рис. 42).

При каждом периодическом ремонте (малом) компенсаторы снимают с двигателя. Осматривают состояние решеток, а стержни очищают от нагара. Искривленные стержни выравнивают. На каждом профилактическом осмотре снимают с правого и левого выпускных коллекторов по одной первой крышке и коллектор очищают от посторонних предметов.

В процессе эксплуатации дизеля 10Д100 наблюдаются случаи искривления стержней решеток. Одной из причин этого является термическое расширение стержней и наличие нагара в зазорах между стержнями и кольцом. При осмотре решеток двигателя на очередном МПР проверяют термические зазоры стержней. Зазоры очищают от нагара. Для этого необходимо вынуть решетку из компенсатора, очистить решетку от нагара и замерить размеры бив (рис. 43). Размеры бив должны быть-не менее 1,5 мм с каждой стороны стержней.

Если размеры бив меньше 1,5 мм:

а) стержни вынимают из кольца решетки, предварительно освободив их от двух связей;

б) подгоняют длины и уступы стержней так, чтобы размеры бив были не меньше 1,5 мм. При этом размер а должен быть не менее 5 мм на обоих концах каждого стержня;

в) решетку собирают. При сборке нельзя забивать стержни в пазы кольца решетки, а следует только зачищать концы стержней.

Начиная с 1971 г., на дизелях устанавливается новая защитная решетка конусного типа (рис. 44), обладающая меньшим сопротивлением прохождению выпускных газов, что, в конечном счете, уменьшает расход топлива.

Следует также отметить, что тепловой компенсирующий элемент выпускных патрубков перед турбокомпрессорами в настоящее время заменен на компенсатор сильфонного типа. Это значительно снизило воздействие нагрузок на корпус газовых турбин, возникающих от тепловых расширений и вибрации дизеля.

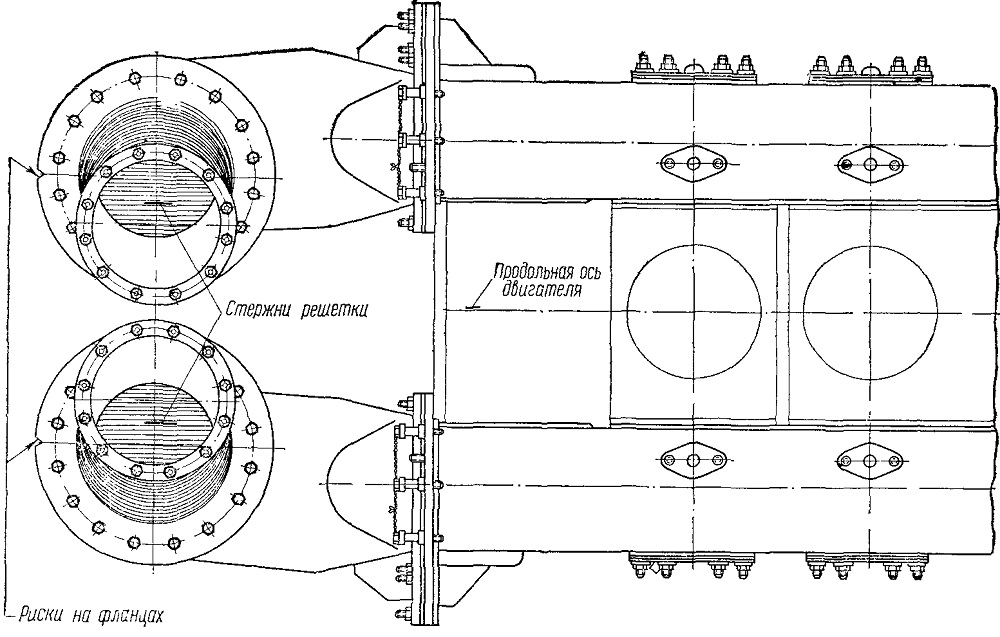

Рис. 42 Установка компенсаторов с защитными решетками

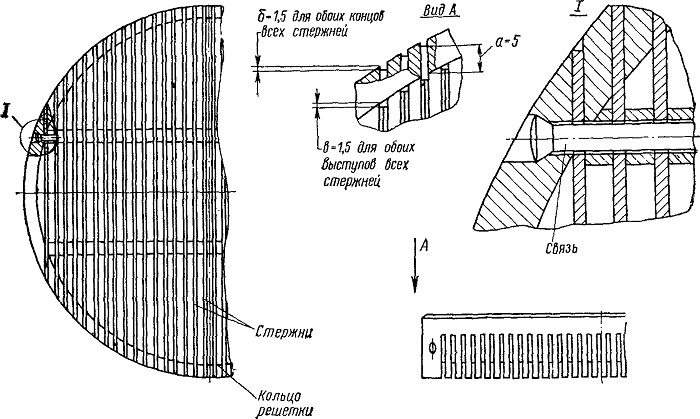

Рис. 43. Стержни защитной решетки

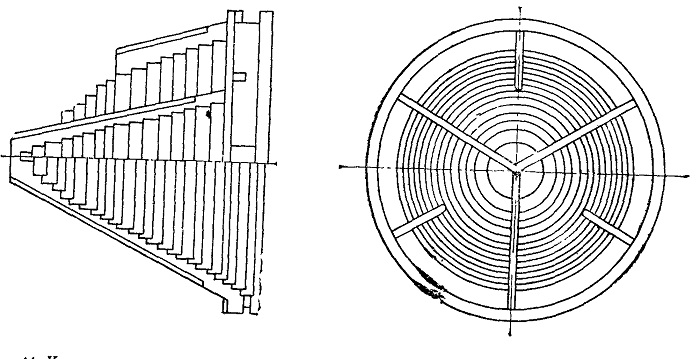

Рис. 44. Конусная решетка
