Кинематическая схема дизеля 10Д100 тепловоза 2ТЭ10Л

Кинематическая связь приводимых в движение узлов и механизмов дизеля 10Д100 показана на рис. 8.

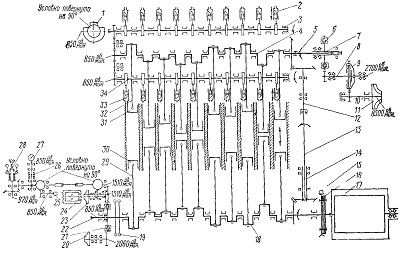

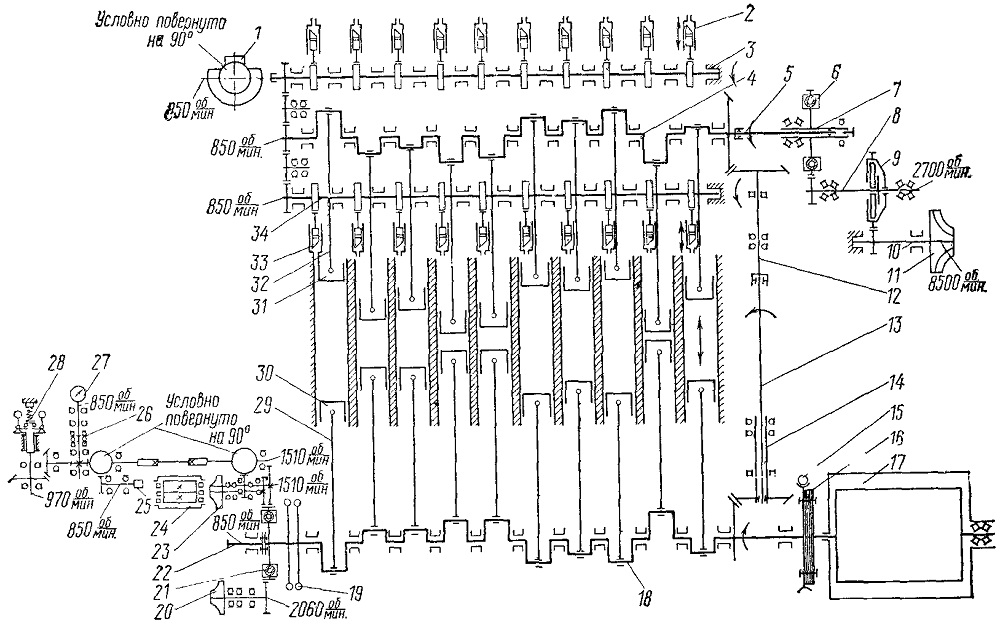

Рис. 8. Кинематическая схема дизель-генератора 10Д100
1- предельный регулятор; 2 — правый ряд топливных насосов; 3 — правый распределительный вал; 4 — верхний коленчатый вал; 5, 13 — торсионные валы; 6, 21 — пружинные муфты; 7 — вал пружинной муфты; 8 — вал центробежно-фрикционной муфты; 9 — фрикционная муфта; 10— вал нагнетателя; 11 — рабочее колесо нагнетателя; 12 — верхний вал; 14 — нижний вал; 15 — валоповоротный механизм; 16 — соединительная муфта; 17—главный генератор; 18—нижний коленчатый вал; 19 — антивибратор; 20 — левый водяной насос; 22 — вал отбора мощности; 23 — правый водяной насос; 24 — масляный насос; 25 — привод тахометра; 26 — разобщительная муфта; 27 — тахометр; 25— всережимный регулятор; 29 — нижний шатун; 30 — нижний поршень; 31 — верхний поршень; 32 - верхний шатун; 33 — левый ряд топливных насосов; 34 — левый распределительный вал
