Блоки выпрямителей кремниевых БВК-220А, БВК-250, БВК-320 на тепловозе 2ТЭ116
Представляют собой каждый изоляционную панель с
полупроводниковыми элементами схемы, установленными в разборный
металлический корпус. Схемы блоков показаны на рис. 153.
Функциональное назначение блоков следующее:
БВК-220А — выпрямители трансформатора напряжения и индуктивного датчика.
БВК-250, БВК-320 — выпрямители трансформаторов тока и селективного узла.
Блок выпрямителей кремниевых БВК-140 предназначен для выпрямления тока
коррекции и для стабилизации работы электропередачи БВК-140 представляет
собой изоляционную панель с элементами схемы, установленную в кассету,

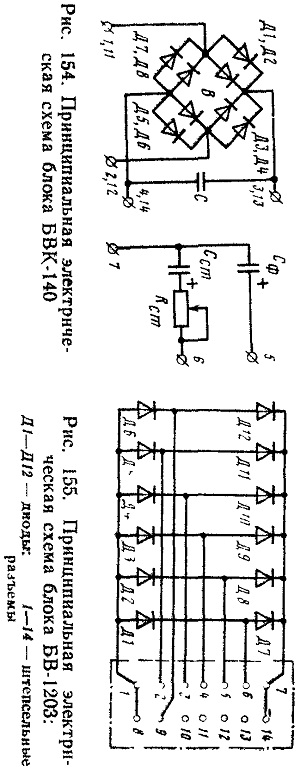

которая вставлена в металлический корпус. Электрическая схема блока
приведена на рис. 154. Внешнее присоединение блока к электрической схеме
тепловоза осуществляется с помощью штепсельного разъема, маркировка
выводов которого соответствует маркировке выводов на схеме блока.
Блок диодов сравнения Б В-1203 представляет собой набор выпрямителей,
соединенных по мостовой шестифазной схеме, работающих на общую нагрузку.
Назначение блока — выделение наибольшего сигнала пары боксующего и
небоксующего тяговых электродвигателей тепловоза в схеме с жесткими
динамическими характеристиками. Кон струкция разборная металлическая, на
дно которой установлена изоляционная панель с элементами схемы.
Подключение блока к электрической схеме тепловоза осуществляется
посредством штепсельного разъема. Электрическая схема блока представлена
на рис. 155.

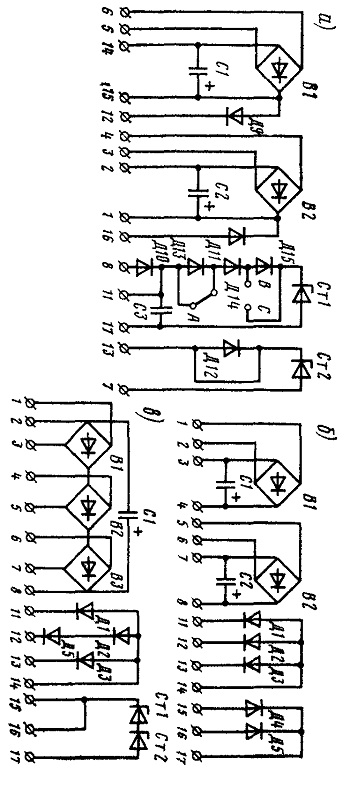

Рис 153 Принципиальные электрические схемы блоков БВК-220А (а), БВК-250 (6), БВК-320 (в)
