Ленточные резисторы ЛC на тепловозе 2ТЭ116





 (рис.149) выполнены из фехралевой ленты в виде бескаркасного зигзагообразного элемента, который закрепляется с помощью стальных держателей между изоляторами.

Изоляторы стягивают шпильками. На прямолинейных участках лента имеет выштампованные в продольном направлении гофры, придающие ей жесткость. Лента в местах перегиба крепится держателями, обеспечивающими температурную компенсацию ленты и возможные технологические отклонения. Ленточные резисторы выполняют из одного или
двух элементов, в последнем случае элементы устанавливают друг над другом и стягивают болтами. Технические данные панелей типа ПС с установленными на них резисторами СР, ПЭВ или ПЭВР и ленточных резисторов типа JIC представлены в приложении.

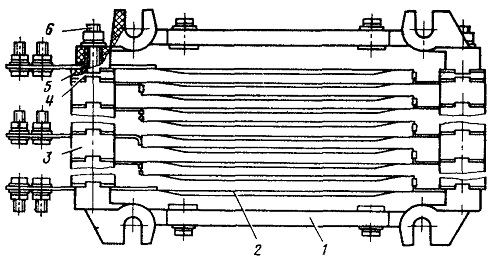

Рис. 149. Резисторы ленточные ЛС:
I—держатель; 2 — элемент резистора; 3, 4 — изоляторы; 5 — прокладка, 6 — шпилька стягивающая
