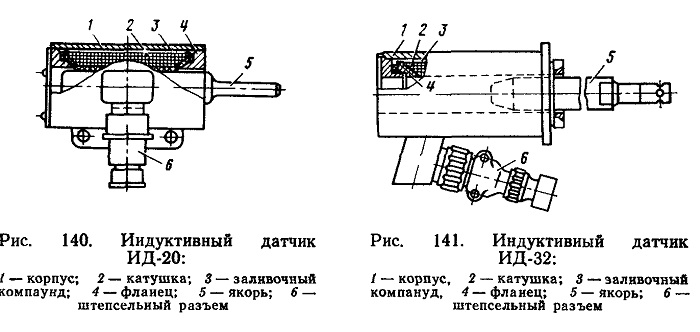

Индуктивный датчик ИД-32 тепловоза 2ТЭ116
(рис. 140, 141) — это бесконтактный аппарат, который линейным
перемещением подвижной части — якоря изменяет полное электрическое
сопротивление катушки. Индуктивный датчик конструктивно состоит из
корпуса, в котором размещены катушка и якорь. Катушка, магнитный
сердечник и штепсельный разъем залиты эпоксидным компаундом и
представляют собой единый неразъемный узел. Якорь датчика сочленяется со
штоком сервомотора регулятора мощности.
