VII.5. Электрические аппараты и устройства тепловоза 2ТЭ116



Основная электрическая аппаратура управления и коммутации электрических цепей находится в аппаратных камерах. Размещение оборудования в правой камере показано на рис. 120, в левой — на рис. 121, в центральной — на рис. 122.

















Рис. 120. Расположение электрооборудования в правой аппаратной камере.
1 — контактор КРН2; 2— контактор К.МН; 3— резисторы СД2, СНП; 4 — резистор СИД; 5 — резисторы ССБ1; 6 — резисторы ССУ2, ССБ2; 7 — резисторы СПР; 8 — резисторы ССУ1. 9 — резисторы СБЗ, СБВ; 10— реле времени РВ4; И— панель реле осушки воздуха; 12 — предохранитель 125А (ПР-5); 13—контактор КН; 14— контактор КАВ; 15 — контактор
КТН; 16 — трансформаторы распределительные TP1 и ТР2; 17 — штепсельные разъемы (слева направо) РРИ, 5, б, 17, 18, 9, 14, 16, 21, 2М, ЗР, 4Р, 18 — блок пуска дизеля БПД, 19 — блок задания возбуждения БЗВ; 20 — блок выпрямителей БС1; 21 — блок выпрямителей БСЗ; 22 — блок выпрямителей FC4; 23 — блок управления возбуждением БУВ; 24 — блок стабилизации БСТ1; 25 — панель реле управления; 26—блок сопротивлений БС; 27 — рейки выводов 11-32; 28 — сборка выводов № 24, 29 — резисторы 31СП — 34СП; 30 — рейка выводов № 10; 31 — резистор уравнительный СУ; 32 — панель шунтов Ш5, Ш6 и добавочный резистор Р103; 33 — извещатель локомотивный ДТ17; 34 — панель тумблеров ТНА «Топливный насос аварийный», ТОП «Подкузовное освещение», ТОД «Освещение дизельного помещения», ТОВ «Освещение ВВК», ТСН «Световой номер», ТА «Автостоп», ТПС «Пожар»; 35 — панель выключателей А13 «Локомотивная сигнализация», А1 «Возбудитель», А2 «Топливный насос», АЗ «Дизель», А4 «Управление возбуждением», А5 «Компрессор», А6 «Управление холодильником», А7 «Пожарная сигнализация», А8 «Прожектор», А9 «Бытовые приборы», А10 «Радиостанция», A11 «Вентилятор кузова»; 36 — панель диодов Д30, Д31; 37 — блокировка дверей БД2; 38 — штепсельный разъем 2Р

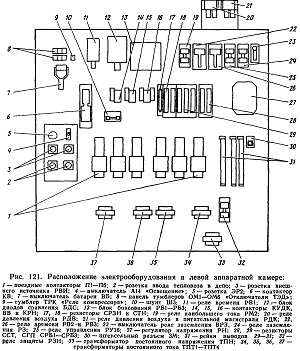

Рис. 121. Расположение электрооборудования в левой аппаратной камере










Рис. 122. Расположение электрооборудования в центральной аппаратной камере:
