VII.3. Электродвигатели переменного тока собственных нужд тепловоза 2ТЭ116



На тепловозе 2ТЭ116 для привода вентиляторов охлаждения используют электродвигатели переменного тока, питающиеся непосредственно от тягового генератора. К ним относятся: мотор-вентиляторы охлаждения холодильной камеры (1МВ—4МВ), электродвигатели вентиляторов охлаждения тяговых электродвигателей передней и задней тележек (1МТ—2МТ) и электродвигатель вентилятора охлаждения выпрямительной установки (ВВУ). Все электродвигатели трехфазные, асинхронные с короткозамкнутым ротором.

Специфические условия работы электродвигателей переменного тока на тепловозе, изменяющиеся в широких пределах напряжение питания и частота, частые пуски и большие вибрационные нагрузки, большие перепады температуры окружающего воздуха налагают дополнительные требования к их конструкции. Электродвигатели ШТ— 2МТ и ВВУ выполнены на базе общепромышленной серии асинхронных



электродвигателей А2-82-6 и АОС2-62-6 на частоту 100 Гц и отличаются от серийных усовершенствованной системой пополнения смазки.

На тепловозах 2ТЭ116 последних выпусков вместо электродвигателей серий А2 и АОС2 устанавливают электродвигатели серии 4АЖ, отличающиеся от них более низкой массой и повышенной надежностью. Электродвигатели серии 4АЖ разработаны специально для железнодорожного транспорта на базе электродвигателей серии 4А. Двигатели рассчитаны на работу в переменном режиме в диапазоне частот 35—100 Гц и напряжений 240—560 В с учетом вибраций и ударов, действующих на тепловоз, длительного режима эксплуатации и широкого диапазона температур в различных климатических условиях. Данные электродвигателей серий А2, АОС2, 4АЖ приведены в приложении.

Мотор-вентилятор (MB) вертикального исполнения представляет собой асинхронный двигатель с внешним ротором, встроенный в ступицу осевого вентилятора. Конструктивно выполнен следующим образом (рис. 115). В ступице основания закреплена шестью болтами втулка 7, на которую напрессован сердечник 9 статора с обмоткой 8. Сердечник статора удерживается на втулке шпонкой. В сжатом положении железо сердечника между нажимными шайбами фиксируется полукольцами. Внутри втулки установлен вал ротора 6 на двух подшипниках: верхний № 313 и нижний № 310. Верхний подшипник имеет

лабиринтовые крышки и закреплен на валу ротора гайкой, нижний удерживается кольцом на торце вала. Вентиляторное колесо с запрессованным в его корпус сердечником ротора насаживается сверху статора и крепится болтами к верхнему торцу вала.

Мотор-вентилятор установлен основанием 10 на опоре выходных коллекторов холодильной камеры и прикреплен к ней болтами. Наружный воздух, засасываемый лопатками вентиляторного колеса через боковые жалюзи, проходит через секции холодильной камеры и выбрасывается через выходной коллектор вентилятора холодильной камеры. Мотор-вентилятор охлаждается наружным воздухом, который подается по трубам, прикрепленным фланцем к опоре выходного коллектора. Затем через отверстия в опоре и основании мотор-вентилятора часть охлаждающего воздуха омывает поверхности ротора и статора с обмоткой, а часть его проходит через 12 отверстий диаметром 30 мм в железе статора и выбрасывается наружу через патрубки вентиляторного колеса.

Сердечник статора мотор-вентнлятора набирают из штампованных листов электротехнической стали марки Э21 толщиной 0,5 мм. Листы изолированы друг от друга лаком К47. Обмотка статора трехфазная, двухслойная, симметричная. Фазы соединены в «звезду». Катушки обмотки из провода ПЭТВСД диаметром 1,4 мм. Число витков в катушке пять. Катушечная группа состоит из четырех катушек. Выводы катушек между собой в катушечные группы и с выводным кабелем соединены пайкой сплавом МФ-3. Выводы выполнены кабелем РКГМ с площадью сечения 16 мм2.

Сердечник ротора набран из штампованных листов электротехнической стали Э21 и имеет 56 пазов под обмотку, расположенных на внутренней поверхности листов. Пазы ротора залиты алюминиевым сплавом АКМ. Ротор после запрессовки в корпус вентиляторного колеса штифтуют четырьмя штифтами. Колесо вентилятора вместе с ротором подвергается динамической балансировке. Допустимый небаланс не более 100 г/см.

Данные мотор-вентилятора приведены в приложении.

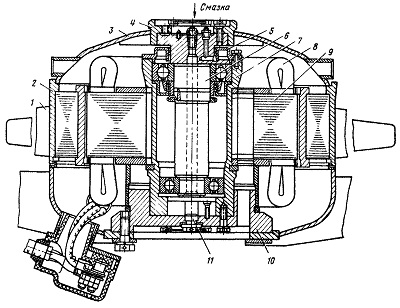

Рис. 115. Мотор-вентилятор холодильной камеры:
1- лопасть; 2 — ротор; 3 — днище; 4, 7 — втулки; 5 — верхняя крышка; в — вал ротора; 8 — обмотка статора; 9 — сердечник; 10 — основание; 11 — пробка
