VI.5. Рессорное подвешивание тепловоза 2ТЭ116





Пружинный комплект тепловоза 2ТЭ116



(рис. 96) составляют три пружины: наружная 2, средняя 4, внутренняя 3, две опорные плиты 1 и 5 и регулировочные прокладки 6. Для исключения касания и заскакивания витков одной пружины между витками другой при их концентрическом расположении внутреннюю пружину размещают в наружной с зазором не менее 5 мм на сторону, причем пружины должны быть навиты в разные стороны. Пружины рессорного подвешивания изготавливают из круглого калиброванного проката горячекатаной пружинной стали 60С2А диаметров. для наружных пружин — 36 мм, для средних — 23 мм, для внутренних — 16 мм. Твердость пружин в термообработанном состоянии должна быть HRC 40—47. После термообработки пружины упрочняют наклепом дробью.

Статическая нагрузка на пружинный комплект воспринимается пружинами наружной — 65 %, средней — 23 % и внутренней—12%. Предельная нагрузка с учетом 7 % перегруза и динамического прогиба составляет для наружной пружины 40 кН (4 тс), средней — 15 кН (1,5 тс), внутренней —

8 кН (0,8 тс). При действии этих нагрузок в витках при их полном смыкании напряжения не превышают предела текучести материала пружин при кручении, равного 750 МПа (7500 кгс/см2).

При индивидуальном подвешивании значения жесткости и высоты в свободном состоянии пружин между комплектами не должны значительно отличаться, иначе возникает неравенство статических нагрузок, передаваемых ко-лесами на рельсы. С этой целью пружины разграничивают не три группы. Номер группы для пружинного комплекта определяют по номеру группы наружной пружины. Формируют комплекты следующим образом: если наружная пружина I группы, то внутренние — I или II; если наружная пружина II группы, то внутренние— I, II или III; если наружная пружина группы III, то внутренние — II или III. Перед установкой на тележку пружинные комплекты собирают и стягивают специальными технологическими болтами 9, которые после окончательной сборки тележки снимают. На одной тележке устанавливают пружинные комплекты только одной из групп.

Секция тепловоза может иметь тележки с пружинными комплектами рессорного подвешивания только одной группы или только I и II или II и III. Номер группы жесткости пружинных комплектов указывается в паспорте тепловоза для каждой секции. Колебания надрессор-иого строения, возникающие при движении тепловоза, гасятся с помощью фрикционных гасителей, включенных параллельно пружинным комплектам.

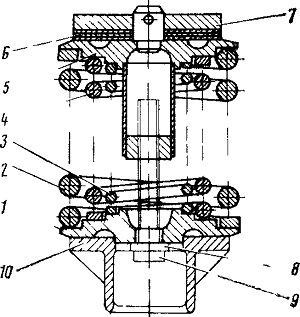

Рис 96 Пружинный комплект рессорного подвешивания:
1, 5 — опорные плиты. 2, 3, 4 — пружины, 6 — регулировочные прокладки, 7 — опорный кронштейн на раме тележки, 8 —технологическая шайба, 9 — технологический болт: 10 — корпус буксы
