РЕКОМЕНДУЕМЫЙ ПОРЯДОК ОСМОТРА ТЕПЛОВОЗА ТГМ3

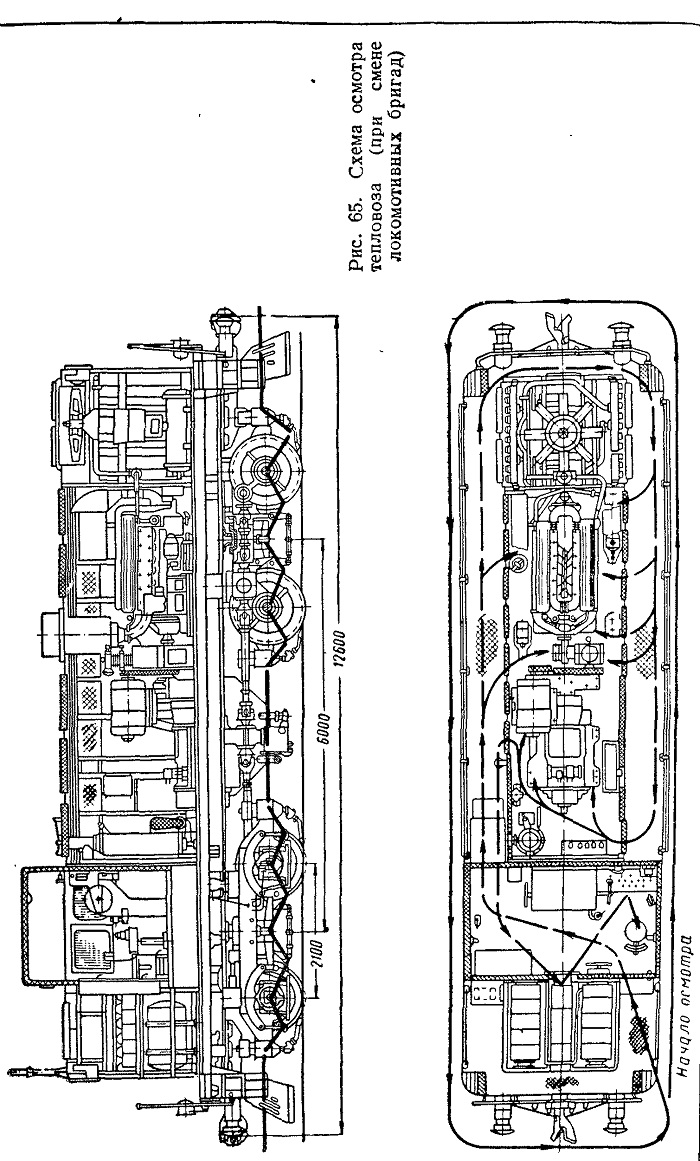

§ 1. При каждой смене локомотивных бригад рекомендуется соблюдать следующий порядок осмотра тепловоза (см. рис. 65):

а) правая сторона (начало осмотра): задняя тележка— топливный бак, передняя тележка — автосцепка;

б) левая сторона: передняя тележка—топливный бак, задняя тележка — автосцепка;

в) кузов тепловоза (вход со стороны машиниста):

привод двухмашинного агрегата — привод гидропередачи—дизель (левая часть)— холодильная камера—дизель (правая часть)--компрессор с приводом—масляные баки—коробка перемены передач—двухмашинный агрегат — кабина машиниста.

§ 2. При техническом осмотре в период работы между профилактическими осмотрами:

а) правая сторона (начало осмотра): задняя тележка — топливный бак, бак гидропередачи — насос питания ГТР — передняя тележка — автосцепка;

б) левая сторона: передняя тележка — топливный бак — задняя тележка — автосцепка;

в) низ тепловоза: осевые редукторы и низ задней тележки—карданы — осевые редукторы и низ передней тележки;

г) кузов тепловоза: привод двухмашинного агрегата — привод гидропередачи — дизель (левая сторона) — холодильная камера — масляный фильтр — дизель (правая сторона) — компрессор — масляный фильтр дизеля— котел обогрева— коробка перемены передач— двухмашинный агрегат — кабина машиниста (аккумуляторы, пульт управления).
