УСТАНОВКА ТАХОГЕНЕРАТОРА ТЕПЛОВОЗА ТГМ3

(рис. 61)

Для подачи электрического импульса, зависящего от скорости локомотива, на реле скорости электрической схемы управления гидропередачей используется тахогенератор ЭТ7 или ЭТ4. Вал тахогенератора 1 через муфту и конический редуктор связан жестко

с валом турбинного колеса первого турботрансформатора. Таким образом, зависимость между скоростью тепловоза и числом оборотов вала тахогенератора носит линейный характер.

Конструктивно установка тахогенератора осуществлена следующим образом.

Тахогенератор 1 установлен на торцовой крышке 21 главного вала. Заодно с крышкой в литье выполнен корпус конического редук-тора привода тахогенератора. К корпусу гидропередачи крышка крепится болтами 7. В расточках корпуса (на шарикоподшипниках 13, поставленных в стаканы 11, 12 и непосредственно в торцовую крышку 21) располагаются вал-шестерня 19 и вал 18 с зубчатым колесом 20, последнее на валу 18 крепится с помощью шпонки.

Подшипники вала-шестерни в стакане 11 устанавливают при помощи упорных буртов вала-шестерни, стакана, распорных втулок 12, 31, крышки 8, гайки 10 со стопорной шайбой 9. Крышки 8 и стакан 11 соединены с корпусом болтами. Левый подшипник на валу 18 крепится буртом вала и стопорным кольцом 14. Правый подшипник вала 18 крепится посредством бурта зубчатого колеса 20, стакана 22, крышки 23, втулки 26, левой полумуфты и гайки 27 со стопорной шайбой. Крышка 23 и стакан 22 соединены с корпусом болтами. Между втулкой 26 и крышкой 23 для уплотнения поставлены манжеты 24 с пружиной 25.

Вал-шестерня с главным валом соединяются с помощью шлицев. Величину зазора между зубьями зубчатого колеса и вала-шестерни регулируют прокладками 5 и 30.

Зазор между крышками и наружными кольцами шарикоподшипников регулируется с помощью прокладок 29 и 6. Подшипники и шестерни редуктора смазываются от общей системы смазки гидропередачи по внутренним каналам корпуса.

Ведомый вал редуктора соединен с валом тахогенератора муфтой 28, состоящей из двух полумуфт, и поставленного между ними текстолитового сухаря.

Тахогенератор и редуктор центрируют прокладками 4. Тахоге-нератор соединен с крышкой 21 болтами 3, гайками 32 и пружинными шайбами 33.

После центровки тахогенератора ставятся два контрольных штифта 2. Плоскость крепления тахогенератора располагается вертикально, а его ось горизонтально.

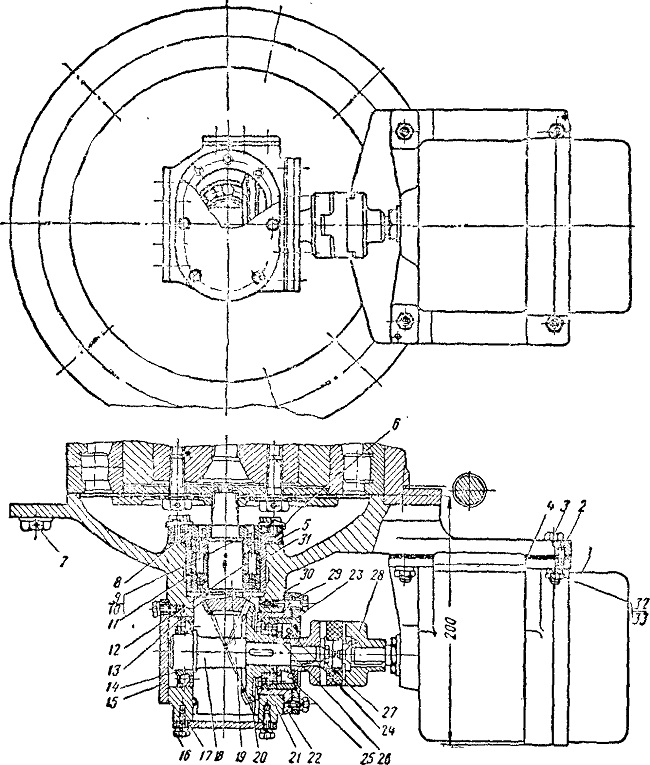

Рис. 61. Установка тахогенератора:
1 — тахогенератор; 2 — штифт; 3, 7, J6 — болты; 4, 5, 6, 29, 30 — регулировочные прокладки; 8, 15, 17, 23—-крышки; 9—-шайба стопорная; 10, 27, 32—гайки; 11, 22—стаканы; 12, 3i — втулки распорные; 13 —шарикоподшипник; 14 — кольцо стопорное; J8 — вал; 19 — вал-шестерня; 20—зубчатое колесо; — торцовая крышка; 24 — манжета; 25—пружина манжеты; 26—втулка; 27, 32 — гайки; 28 — муфта; 30 — прокладка регулировочная; 33—шайба пружинная
