НАСОС ПИТАТЕЛЬНЫЙ ТЕПЛОВОЗА ТГМ3

(рис. 55)

Питательный насос гидропередачи представляет собой блок центробежного и вихревого насосов вертикального расположения. Улитка центробежного насоса и отводящие каналы вихревого насоса литые, с картером гидропередачи они имеют одну общую отливку.

Центробежный насос служит для питания рабочих аппаратов и обеспечения системы смазки гидропередачи маслом.

Вихревой насос создает давление в системе управления гидропередачи.

Вал 27 насоса с напрессованными на нем шарикоподшипниками 22 и 31 укреплен в корпусе 1 гайкой 29 со стопорной шайбой 26, крышки 28 с болтами 30, обоймы 23 с укрепленной в ней уплотнительной втулкой 24 и винтом 4.

На нижнем конце вала 27 с помощью шпонки и гайки 13 с шайбой 15 крепятся звездочка 21 вихревого насоса и рабочее колесо 11 центробежного насоса. Между звездочкой 21 и рабочим колесом 11



установлена крышка звездочки 5 и диск б, образующие направляющий аппарат на входе в вихревой насос.

К корпусу 1 через прокладку 7 винтами 8 крепится корпус нижний 10. К корпусу 10 с помощью болтов присоединен всасывающий раструб 14.





Величину зазоров а, б регулируют регулировочными шайбами 17, 18 и прокладкой 7. Затяжку шарикоподшипников 22 и 31 регулируют гайкой 29 таким образом, чтобы вал 27 после окончательной сборки насоса вращался легко от руки, без заеданий и осевого люфта. Насос к корпусу крепится болтами 19 через прокладку 20. Между корпусом насоса и картером передачи ставят уплотнительные кольца 2 и 3.

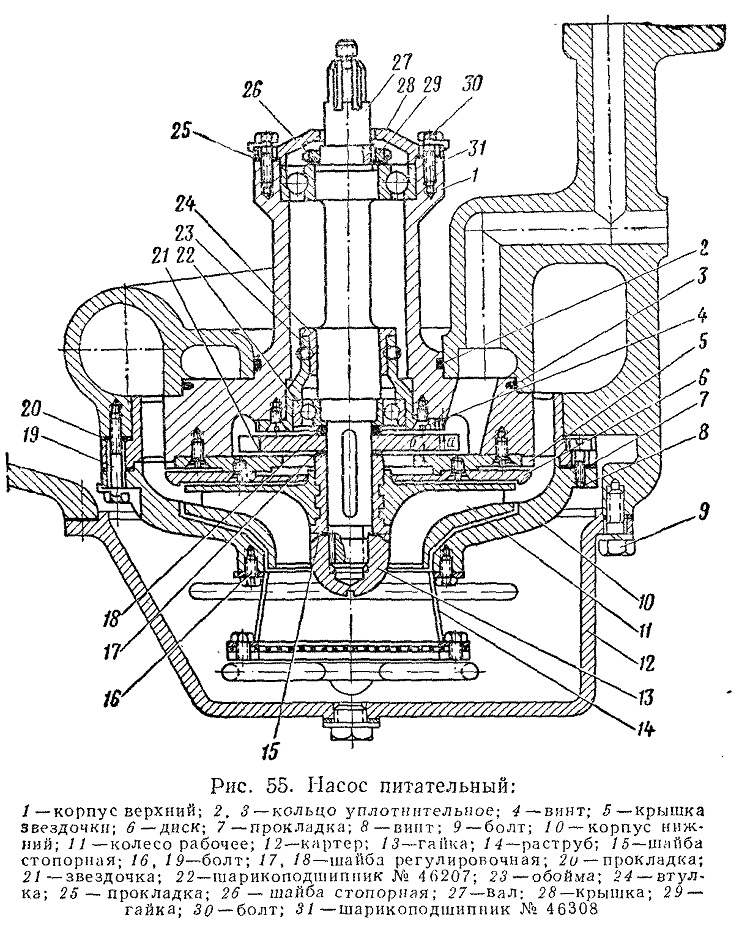

Рис. 55. Насос питательный
