Цепь возбуждения вспомогательного генератора (ВГ) ТЕПЛОВОЗА ТГМ3

Якорь двухмашинного агрегата приводится во вращение от дизеля. При изменении скорости вращения от 650 до 1 400 об/мин, а также при изменении нагрузки генераторов напряжение ВГ будет постоянным только в том случае, если соответственно будем менять ток возбуждения. Постоянное напряжение ВГ поддерживается регулятором напряжения СРН-7 посредством введения и выведения сопротивления в цепи возбуждения ВГ.

Работа регулятора напряжения ТЕПЛОВОЗА ТГМ3

На панели регулятора напряжения PH (рис. 44), кроме собственно регулятора, установлено промежуточное реле типа Р-45-М22, четыре конденсатора типа КЗ по 0,5 мкф (на схемах регулятора показаны только два конденсатора, так как два других являются запасными) и пять трубок сопротивлений типа ПЭ-150, отрегулированных на определенную величину.

Регулятор напряжения имеет две параллельные катушки — подвижную и неподвижную. Подвижная катушка жестко связана с подвижным контактом, который замыкается с правым или левым неподвижными контактами и изменяет сопротивление в цепи возбуждения ВГ (см. «Конструкция регулятора напряжения» в разделе «Уход за регулятором напряжения»).

В цепь параллельных катушек последовательно включено сопротивление R4, чтобы ограничить ток через них до 1,8 а. При работе дизеля на малых оборотах подвижный контакт вибрирует около правого неподвижного. В момент замыкания их шунтируются соп-ротивления R1 и Rз-и ток возбуждения наибольший. В этом случае создается цепь возбуждения ВГ: плюс ВГ, провод 301, предохранитель 80 а, провод 406, сериесная катушка РОТ, провод 405, главный контакт контактора Б, провод 304, провод 120, предохранитель 15 а, провод 181, кнопка «Топливный насос», провод 182, клемма 2115, провод 224, сопротивление R0, замкнутый угольный контакт PH, провод 15Е, сопротивление ДС, провод 369, клемма 3116, провод 228, шунтовая обмотка ВГ.
При увеличении числа оборотов, когда

напряжение ВГ становится равным 75 а, подвижный контакт находится в нейтральном положении. Цепь возбуждения в этом случае замыкается через параллельные сопротивления R1 и R3.

При дальнейшем увеличении числа оборотов, когда напряжение ВГ становится более 75а, подвижный контакт вибрирует около левого неподвижного. В момент замыкания обмотка возбуждения ВГ шунтируется сопротивлением R2.

Создается цепь для тока возбуждения: клемма 2115, провод 224, сопротивление R0, сопротивление R1 и R3 и далее:

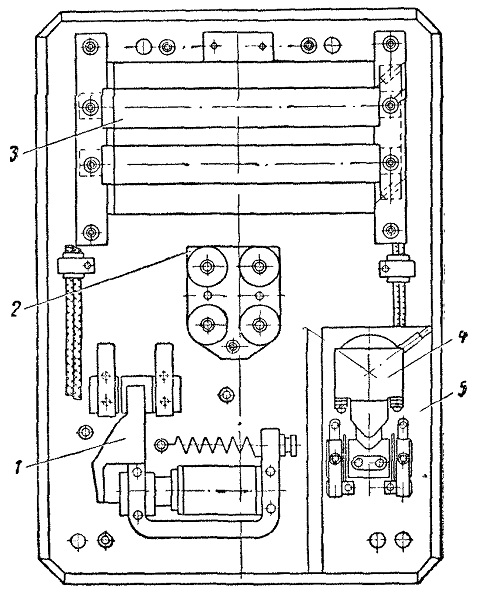

Рис. 44. Панель регулятора напряжения:
1 — регулятор; 2 — конденсаторы; 3 — сопротивления; 4 — промежуточное реле; 5 —панель (доска)
а) провод 15Е, сопротивление ДС, провод 369, клемма ЗИ6, провод 228, шунтовая обмотка ВГ;

б) замкнутые контакты PH, сопротивление R2, провод 60, клемма 219. Ток возбуждения уменьшится, соответственно уменьшится и напряжение ВГ. С 9-й позиции кулачком контроллера замыкается контакт в цепи катушки промежуточного реле (ПР). ПР срабатывает и размыкает свой н. з. контакт. С этого момента резко уменьшится ток возбуждения, так как увеличилось сопротивление (отключилась одна параллельная ветвь сопротивления R3). Напряжение Uвг становится меньше 75 в, подвижный контакт прижимается к правому неподвижному. И далее цикл регулирования тока возбуждения повторяется «уже да больших оборотах.
