КРАТКОЕ ОПИСАНИЕ ЭЛЕКТРИЧЕСКИХ СХЕМ ТЕПЛОВОЗА ТГМ3

Электрическая схема (рис. 41, 42, 43) состоит из трех основных частей: цепей вспомогательного оборудования, цепей управления и освещения. Условное обозначение элементов приведено на схеме. Катушки, главные и блокировочные контакты, принадлежащие одному аппарату, имеют на схеме одинаковые маркировки. Контакторы и реле на схеме изображены в обесточенном положении. Такое положение контакторов и реле называется нормальным. В соответствии с этим различают типы контактов: контакты, закрытые при отсутствии тока в катушке, называются нормально закрытыми (н. з.), а контакты, открытые при отсутствии тока в катушке,— нормально открытыми (н. о.). Механическая связь между аппаратами не указана.

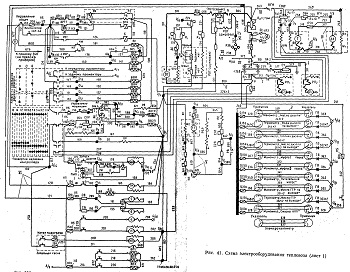

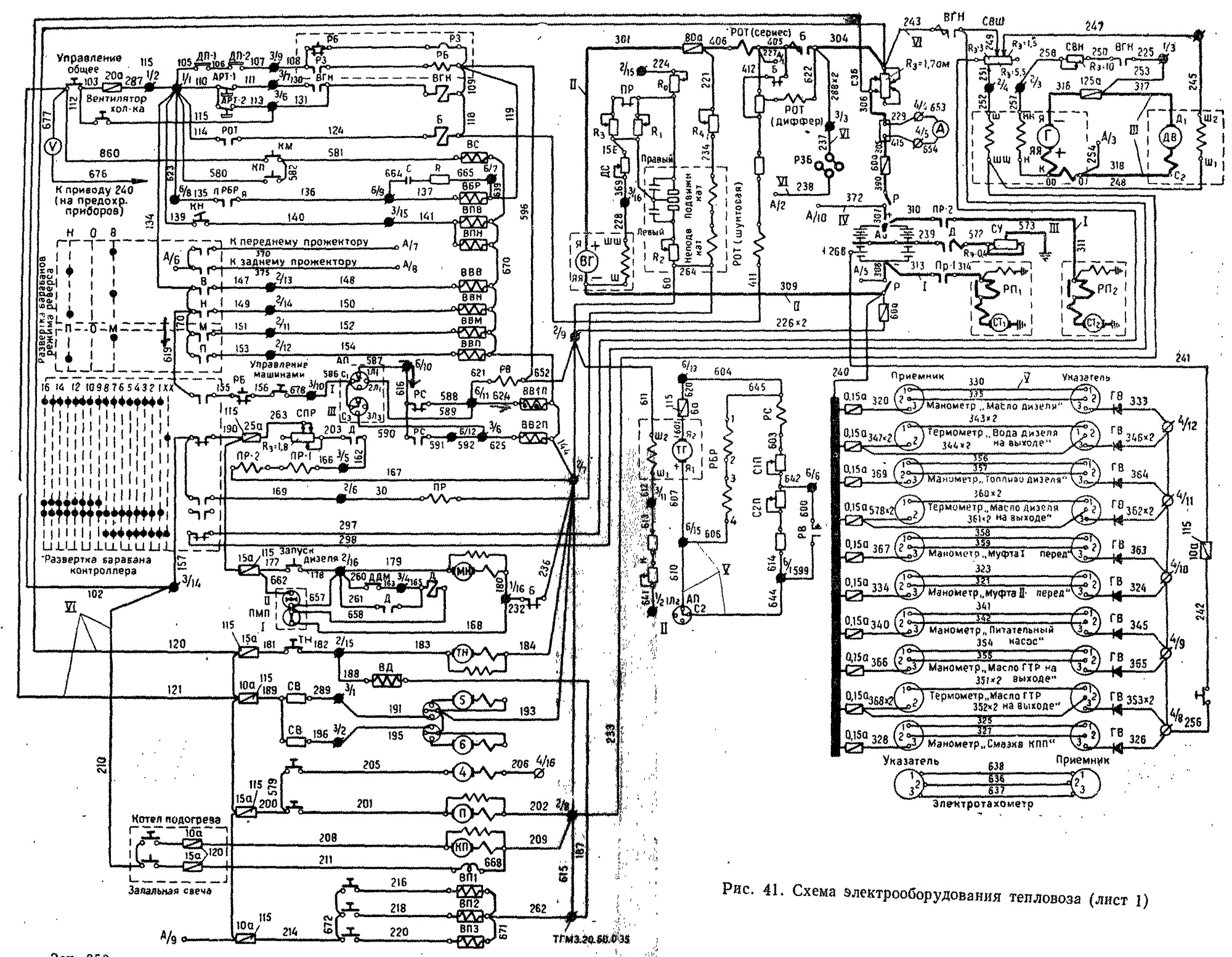

Рис. 41. Схема электрооборудования тепловоза (лист 1)

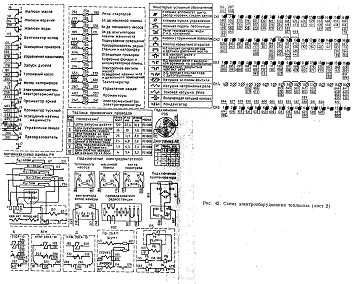

Рис.42. Схема электрооборудования тепловоза (лист 2)

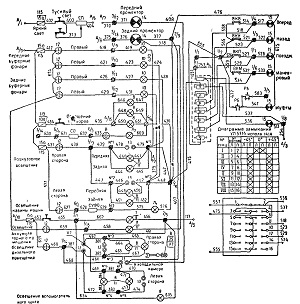

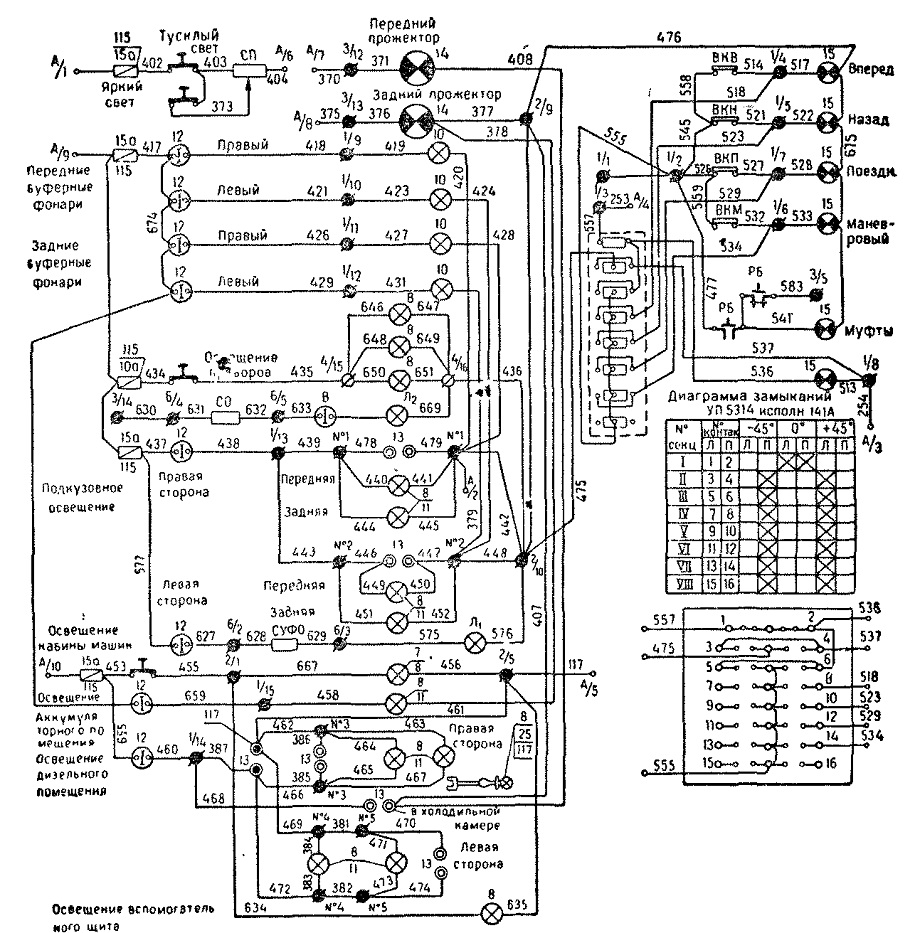

Рис. 43. Электроосветительная и сигнальная цепи и их арматура
