Особенности конструкции электрогилравлического вентиля остановки дизеля ТЕПЛОВОЗА ТГМ3

Применяемый на тепловозе прибор (рис. 40) переделывается из серийного электропневматического вентиля ВВЗ следующим способом:

1. Вентиль ВВЗ разбирается.

2. Отверстие в сердечнике 2, имеющее диаметр 10 мм, обрабатывается зенкером 010,3 мм, а затем разверткой диам 10,5 мм с получением чистоты поверхности обработки Х/7.

3. Верхний клапан в переделываемой конструкции не используется, а вытачивается новый. От прежнего клапана он отличается лишь наружным диаметром (10,5 мм). По цилиндрической поверхности, имеющей канавки для уплотнения, новый клапан 1 притирается по внутренней поверхности сердечника, чем достигается уплотнение от просачивания масла к якорю Я и катушке. Притертый клапан

должен под собственным весом перемещаться в сердечнике без всяких заеданий.

4. В воздушном сливном отверстии 8 корпуса для установки отводного штуцера нарезается резьба 1М8 х 1.

5. При сборке вентиля под нижнюю опорную поверхность сердечника устанавливается медная отожженная прокладка 3 толщиной 1 мм, сердечник завертывается до отказа и стопорится винтом 4 от проворачивания.

6. После сборки вентиля (до установки крышки) новый клапан 1 притирается своим коническим поясом к седлу втулки 9. После притирки клапана проворачивать сердечник не рекомендуется, так как возможно нарушение направления притертого клапана и вследствие этого появляется течь масла.

Ход клапана и величину зазора между якорем и торцом сердечника проверяют так же, как и у электроп невм этических вентилей ВВЗ.

В процессе эксплуатации дизеля необходимо периодически подтягивать стопорный винт 4.

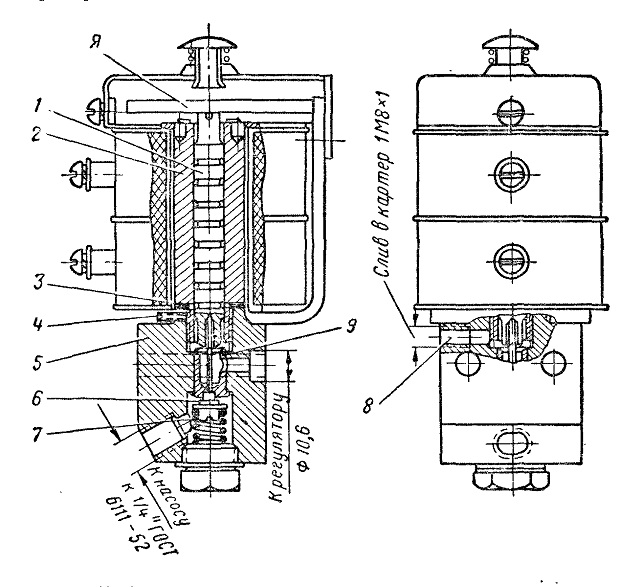

Рис. 40. Электрогидравлический вентиль остановки дизеля:
1 — клапан; 2 — сердечник; 3 — прокладка; 4— винт стопорный; 5 — корпус; 6 — клапан; 7— пружина; 8 — сливное отверстие; Р —втулка
