Распределительная коробка ТЕПЛОВОЗА ТГМ3

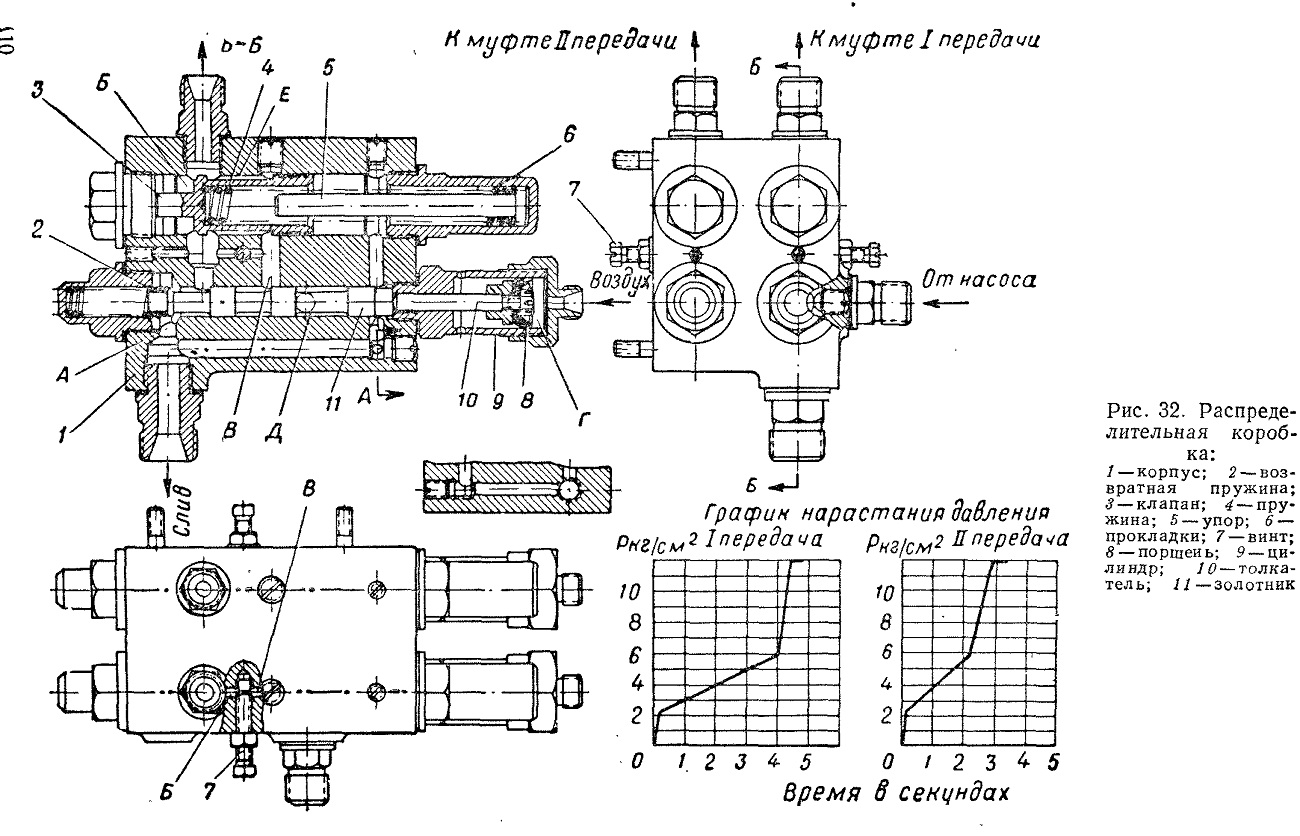

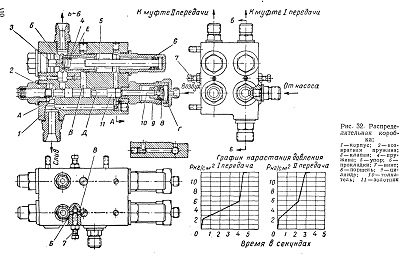

Распределительная коробка (рис. 32) предназначена для плавного включения фрикционных муфт КПП при трогании тепловоза с места и при переключении передач. В общем чугунном корпусе смонтированы две группы клапанов. Работа каждой группы заключается в следующем. Подводимое от насоса масло поступает через штуцер

в полость Д. При подаче сжатого воздуха в воздушный цилиндр 9 поршень 8 перемещается и через толкатель 10 сдвигает влево включающий золотник 11, сжимая при этом возвратную пружину 2. Полость Д соединяется с полостью В, и напорное масло через кольцевой канал Е большого золотника 11 поступает в полость Б и далее к масляному цилиндру фрикционной муфты. Сечение канала Е достаточно большое, поэтому масляный цилиндр быстро заполняется и нажимной диск перемещается, сжимая возвратные пружины и выбирая зазоры между фрикционными дисками. По мере нарастания сопротивления движению нажимного диска давление масла в полости Б увеличивается и золотник 3 начинает перемещаться вправо, перекрывая проход маслу из кольцевого канала Е в полость Б. Поток масла уменьшается. При увеличении давления до 2,5±0,5 атм канал Е перекрывается, и дальнейшее сжатие фрикционных дисков происходит при медленно нарастающем давлении, определяемом характеристикой пружины 4 с подводом масла через дроссельное отверстие, сечение которого, а следовательно, и плавность включения регулируются винтом 7.

При нарастании давления до 6 ±0,5'атм происходит плавное включение фрикциона, после чего золотник 3, переместившись до упора 5, вторично открывает широкий кольцевой проход, соединяя полости Б и В, и на муфтах устанавливается рабочее давление масла 10—12 атм. При переключении передач сжатый воздух подается в воздушный цилиндр второй группы клапанов, а из первого воздушного цилиндра выпускается. Под действием возвратной пружины 2 золотник 11 и толкатель 10 с поршнем 8 перемещается вправо. Доступ масла из полости Д в полость В прекращается. Полость Б соединяется с полостью Л и со сливом, чем обеспечивается быстрый сброс давления в масляном цилиндре выключаемого фрикциона. Для получения кривых нарастания давления, указанных на рис. 32, регулировка по давлению производится прокладками 6 под пружиной 4, а регулировка по времени производится винтами 7.

В распределительной коробке имеется механическая блокировка включения муфт, состоящая из двух шариков, входящих при нейтральном положении золотников в их проточки, пружины и упора. (Механическая блокировка на рисунке не показана.)

При перемещении одного из золотников шарик, находящийся с ним в соприкосновении, входит в отверстие Д", сжимая при эТом пружину и переметая упор. Суммарный зазор между торцами упора и шариками имеет такую величину, которая дает возможность перемещаться только одному включающему золотнику, исключая возможность одновременного включения двух фрикционных муфт.

Рис 32
