Песочная система тепловоза ТЭП70
По условиям компоновки оборудования тепловоза
четыре песочных бункера I (рис. 115) установлены в верхней части
тамбуров передней и задней кабин. Бункера сварены из алюминиевых листов.
Заполнение бункеров песком возможно с эстакады экипировочных устройств,
так как заправочные горловины расположены на крыше тепловоза. Общий
объем бункеров 800 кг. Песок из каждого бункера поступает под переднее
или заднее колесо тележки в зависимости от направления движения
тепловоза. Форсунки обычной конструкции состоят из корпуса, к которому
подводится песок из бункера и сжатый воздух от воздухораспределителя
песочниц.
При включении кнопки возбуждается электропневматиче-ский клапан, который
открывает проход воздуха давлением 5,5—6,0 гс/см2 от воздушной
магистрали автоматики к воздухораспределителю песочниц. Последний
срабатывает, и воздух из питательной магистрали давлением 7—8 кгс/см2
поступает в форсунки песочниц. На тепловозе установлено четыре
воздухораспределителя: два для подачи песка под передние колеса тележек
и два — под задние. Управление подачей песка осуществляется из кабин
машиниста.

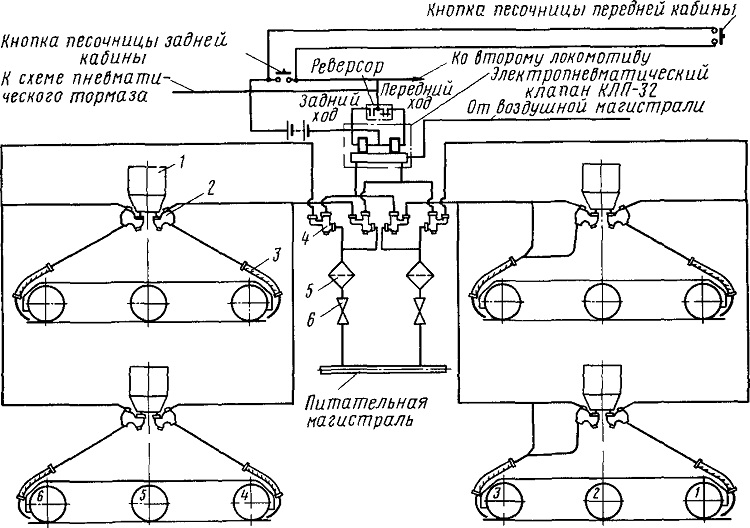

Рис. 115. Схема песочной системы тепловоза:
1 — бункер песочницы; 2 — форсунка песочницы уел. № ОНЗ-64; 3 — рукав; 4
— воздухораспределитель уел. № OH11-6I; 5 — фильтр уел. № Э-114 сб.; 6 —
край уел. № 383 сб.
