Ручной тормоз (рис. 114) размещен в передней кабине машиниста в средней части пульта управления. Ручное торможение или отпуск осуществляется вращением маховика, который через редуктор с передаточным отношением 24,8 наматывает цепь на барабан привода. Система привода ручного тормоза должна иметь свободный ход в пределах 1,5—2,5 оборота маховика. Цепь перемещает балансир, который с цепью соединен при помощи вилки, позволяющей производить регулировку свободного хода путем изменения установки оси в отверстия вилки. Балансир по концам соединен цепью с рычажной передачей пневматического тормоза на левой и правой стороне тележки и действует на четыре тормозные колодки первой и две смежные колодки второй оси колесной пары.

Полное передаточное отношение привода, включая рычажную передачу тормоза тележки, 233,6.

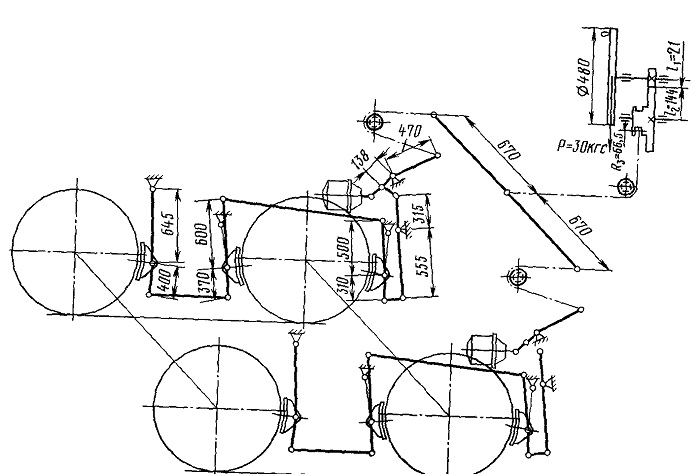

Рис. 114. Схема ручного тормоза
