Противопожарная установка тепловоза ТЭП70
Противопожарное оборудование тепловоза состоит из воздухопенной
установки, переносных огнетушителей и системы автоматической пожарной
сигнализации для обнаружения пожара и сигнализации об этом звуковыми и
световыми сигналами локомотивной бригаде.
Система автоматической сигнализации состоит из пожарных извещателей,
реагирующих на повышение температуры в местах их установки, приемной
станции и сигнальной аппаратуры. Схема построена на срабатывании
извещателей с точностью до ±10°С. Извещатели расположены в дизельном
помещении и в высоковольтной камере. Средством сигнализации служат
сигнальные лампы, указывающие на место пожара. Одновременно с загоранием
сигнальной лампы включается звуковой сигнал, в качестве которого
используется зуммер боксования.
Противопожарная установка (рис. 68) состоит из резервуара 2 для
огнегасящей жидкости, генератора высокократной пены 7 с гибкими шлангами
10, кранов на воздушном и гидравлическом трубопроводах 8 и 9 и других
элементов. Гибкие шланги 10 с генераторами (смесителями пены) уложены в
ящики 4, расположенные в каждом тамбуре.
Установка имеет два поста, действующих при пожаре раздельно или
одновременно.

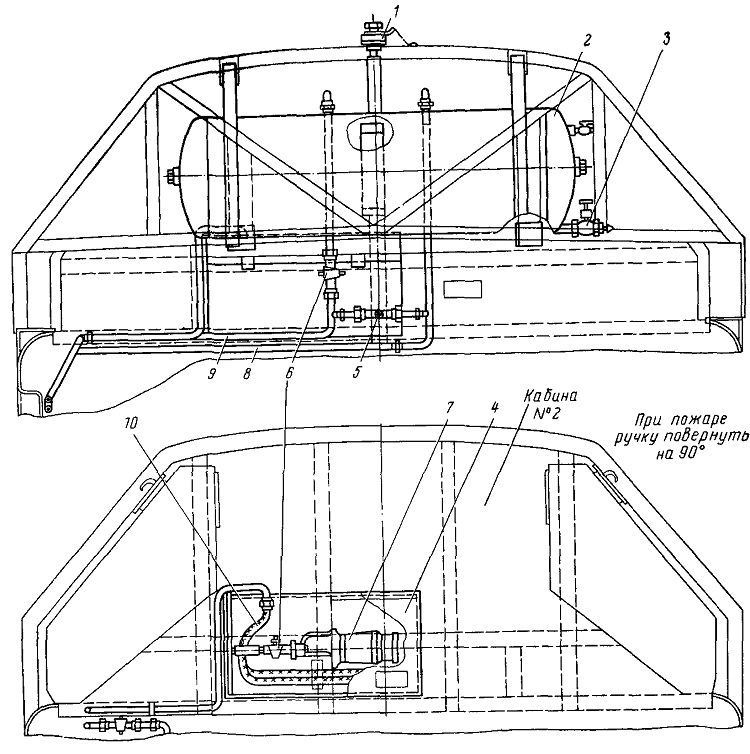

Рис. 68. Расположение противопожарной установки на
тепловозе:
1 — горловина заправочная; 2 — резервуар; 3 — край спускной; 4 — ящик; 5
— кран для продувки; 6 — кран разобщительный; 7 — генератор
высокократной пены; 8, 9 — трубопроводы; 10 — шланги гибкие
