Воздухоочиститель дизеля 2А-9ДГ тепловоза ТЭП70





Принцип действия воздухоочистителя дизеля 2А-9ДГ тепловоза ТЭП70





 Забор воздуха дизелем происходит через жалюзи, расположенные в боковых стенках кузова. Жалюзи служат для предотвращения забивания воздухоочистителей случайными предметами (листья, бумага и т. п.), а также для защиты их от прямого попадания дождя и снега. В случае сильного дождя или снега забор воздуха осуществляется из дизельного помещения, для чего жалюзи на наружных стенках кузова закрываются и открываются на боковой стенке корпуса воздухоочистителя. Жалюзи на кузове тепловоза и корпусе воздухоочистителя связаны между собой рычажной передачей и имеют ручной привод, рукоятка 7 которого расположена на корпусе воздухоочистителя; при открытии одних жалюзи другие закрываются. Подвижная кассета вращается со скоростями 0,5—1 об/ч при помощи пневматического сервомотора (цилиндра), установленного в корпусе воздухоочистителя.

Пневматический цилиндр (рис. 64) состоит из корпуса 1, закрытого с обеих сторон крышками 2 и 11. Крышка 2 имеет направляющий штифт 3, который фиксирует в определенном положении шток 4, совершающий возвратно-поступательное движение. На одном конце штока закреплена при помощи шайбы 12 и болта 9 манжета 13, составляющая вместе с указанными деталями поршень цилиндра. На другом конце штока укреплена собачка 6, которая прижимается к храповой (зубчатой) ленте колеса при помощи пружины 5. Перемещение поршня в правое положение осуществляется сжатым воздухом, который подается через штуцер 10 в полость между задней крышкой 11 и поршнем. Величина хода поршня может регулироваться втулкой 7. При отсутствии воздуха поршень вместе со штоком и собачкой перемещается в крайнее левое положение при помощи возвратной пружины 8.


Воздушная полость цилиндра соединена с тормозной системой тепловоза через электропневматический вентиль ВВ-32Ш, который включает впуск и выпуск воздуха из цилиндра.

Схема привода подвижных кассет воздухоочистителя показана на рис. 65. Электрическая схема питания вентиля ВВ-32Ш выполнена так, что его включение совпадает с включением электропривода тормозного компрессора, а отключение — с выключением (питание вентиля ВВ-32Ш и регулятора давления АК-ПБ тормозного компрессора осуществляется одновременно параллельными цепями). При возбужденном вентиле ВВ-32Ш сжатый воздух из цилиндров выпускается в атмосферу. При этом поршни под действием пружин возвращаются в исходное положение.

Колесо подвижной кассеты удерживается от обратного вращения собачкой 12 (см. рис. 63) холостого хода. При каждом цикле срабатывания регулятора давления АК-ПБ повторяется аналогичный цикл срабатывания вентиля ВВ-32Ш. Один вентиль ВВ-32Ш обслуживает одновременно правый и левый воздухоочиститель.

Неподвижная кассета воздухоочистителя (рис. 66) состоит из передней и задней кассет. На рис. 66 изображена передняя кассета, которая отличается от задней наличием фланца 2 и ручки 1. Такая конструкция обеспечивает на тепловозе сокращение габарита, необходимого для выемки кассеты из воздухоочистителя, и облегчает ее промывку при обслуживании.

Каждая часть неподвижной кассеты состоит из разъемного корпуса 7 сварноалюминиевой конструкции. Внутри корпуса находятся две охранные сетки 3 и два элемента набивки из пенополиуретана 6, предварительно обработанные для получения сквозной пористости. Половинки корпуса каждой кассеты соединены шестью болтами 4. Зацепами 5 переднюю и заднюю кассеты соединяют друг с другом перед постановкой в воздухоочиститель, чем обеспечивается вытаскивание задней кассеты из воздухоочистителя и уплотнение между ними. Закрепляют кассеты в воздухоочистителе двумя планками. Резиновым шунтом 8 создается уплотнение камеры размещения кассет в воздухоочистителе.

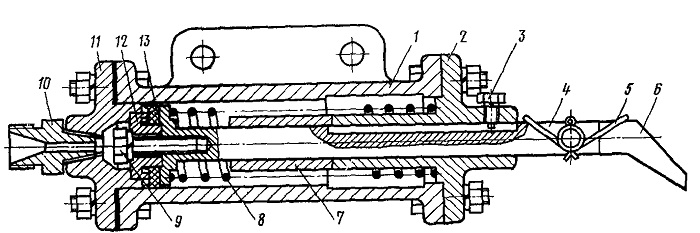

Рис 64 Цилиндр пневмопривода вращающейся кассеты воздухоочистителя.
I — корпус; 2, 11 — крышки; 3 — направляющий штифт; 4 — шток; 5, 8 — пружины, 6 — собачка, 7 — втулка регулировочная, 9 — болт, 10 — штуцер, 12 — шайба, 13 — манжета












Рис 65. Схема привода подвижных кассет воздухоочистителя:
1, 2 — цилиндры левый и правый, 3, 7 — кассеты левая и правая, 4 — электропневматический вентиль ВВ-32Ш; 5 — кран; 6 — трубопровод воздуха











Рис 66 Неподвижная кассета воздухоочистителя:
1 — ручка; 2 — фланец, 3 — сетки охранные; 4 — болт, 5 — зацеп, 6 — набивка пенополиуретановая; 7 — корпус разъемный; 8 — резиновый шнур
