Тифон тепловоза ТЭМ7

Тифон тепловоза ТЭМ7

Тифон (рис. 167) установлен на крыше кабины машиниста.

Техническая характеристика

Частота звучания основного тона, Гц ........142—152

Уровень звукового давления на расстоянии 5 м от раструба не менее, дБ........ 122—125

Рабочее давление воздуха, МПа (кгс/см2) ............0,6—0,9(6—9)

Минимальное давление, при котором работает тифон МПа (кгс/см2)..0,35 (3,5)

Примечание. При минимальном давлении 0,35 МПа (3,5 кгс/смг) уровень звукового давления не контролируется.

Сжатый воздух, поступающий от воздухораспределителя, заставляет колебаться мембрану 1. Звук, возникший от колебаний мембраны, усиливается в раструбе 6. Окраску и силу звука регулируют поворотом гайки 2. При этом необходимо снять зажим 3. Давление питания должно быть 0,75—0,9 МПа (7,5—9 кгс/см2) В случае нарушения звучания, отвернув гайку 2, вынимают мембрану, притирают ее на посадочные места в корпусе 5, затем снова собирают тифон. Мембрану устанавливают плоской пластиной к корпусу.

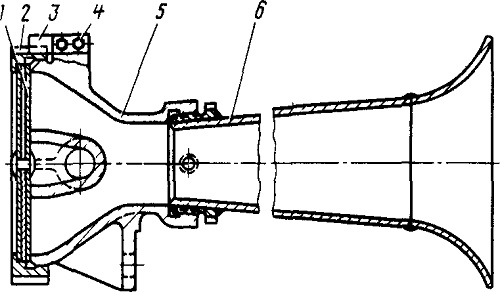

Рис. 167. Тифон:
1—мембрана; 2—гайка; 3—зажим; 4—болт; 5— корпус; 6—раструб
