Система звуковых сигналов и стеклоочистителей тепловоза ТЭМ7
Воздухопровод системы звуковых сигналов и
стеклоочистителей представлен на рис. 166. Кнопками, расположенными на
стенках кабины около машиниста и помощника, бригада замыкает цепь
питания соответствующего электропневматического вентиля.
Воздух от электропневмовентиля поступает к переключательному клапану
3(1) и 3(2), роль которого на тепловозе ТЭМ7 выполняет
воздухораспределитель ОН11-69СБ.
Переключательный клапан пропускает воздух давлением
0,75—
0,9 МПа (7,5—9 кгс/см2) от питательной магистрали к тифону 4 или свистку
2.
К стеклоочистителям 1(1)—1(4), которые установлены на окнах передней и
задней стенок, а также на окнах дверей, воздух подводится через пусковые
запорно-регулировочные краны 6(1)—6(4), установленные на боковых стенках
кабины под кранами вспомогательного тормоза.

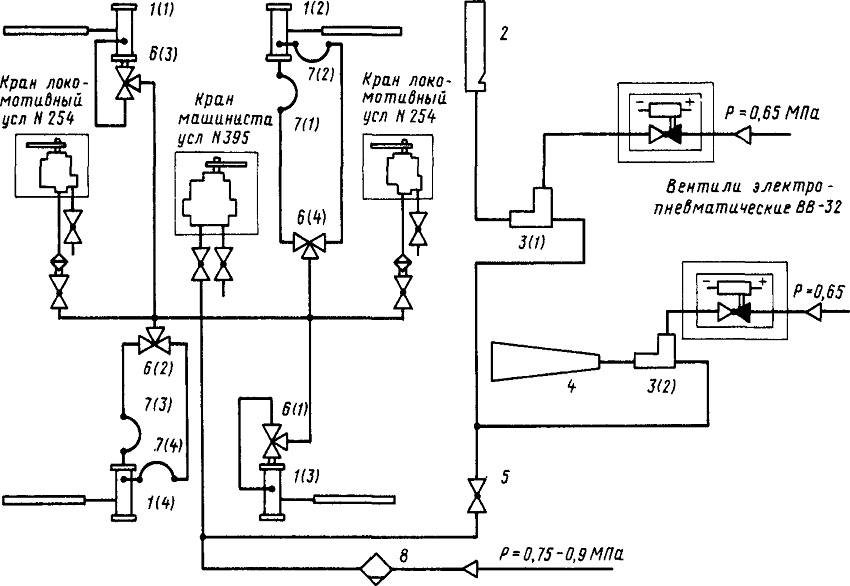

Рис. 166. Воздухопровод звуковых сигналов и
стеклоочистителей:
1(1) —1(4)—стеклоочистители; 2—свисток сигнальный малой громкости;
3(1)—3(2)— переключательные клапаны; 4—тифон; 5—кран разобщительный уел.
№ 383; 6(1)—6(4)—краны запорно-регулировочные; 7(1)—7(4)—шланги;
8—маслоотделитель
