ОБЩЕЕ УСТРОЙСТВО И ОСНОВНЫЕ УЗЛЫ ОХЛАЖДАЮЩЕГО УСТРОЙСТВА ТЕПЛОВОЗА ТЭМ7





Водяная секция холодильника тепловоза ТЭМ7





Водяная секция холодильника  (рис. 148) — водовоздушная. Она представляет собой многотрубный теплообменник с общими ребрами, увеличивающими поверхность охлаждения со стороны воздуха.

Каждая секция состоит из двух пакетов плоскоовальных оребренных трубок 8, вставленных концами в отверстия верхней и нижней коробок 2. Концы трубок развальцованы для обеспечения плотности и припаяны к коробкам меднофосфористым припоем. После пайки концы труб расширяют пуансоном так, чтобы контрольный щуп 0,8 мм проходил в них на глубину не менее 30 мм.
Коробки 2 приварены к коллекторам

1. По три отверстия а в коллекторах служат для прохода жидкости, а сквозные отверстия б — для шпилек крепления секций к коллекторам шахты холодильника. Для уплотнения между коллекторами секции и шахты холодильника ставят парони-товые прокладки. В секции 76 трубок, но охлаждающая жидкость проходит по 68. Восемь более коротких трубок служат распорками для решеток секций и противодействуют температурным деформациям, которые могут нарушить качество припайки рабочих трубок к решеткам. Размеры сечения плоскоовальных трубок 19X2,2 мм с толщиной стенки 0,55 мм.

На трубки насажены медные пластины 7 оребрения толщиной 0,08—0,1 мм. На поверхности пла-стин выштампованы небольшие бугорки, повышающие теплообмен. Снаружи трубки покрыты слоем полуды толщиной 0,02—0,04 мм, и после оребрения и сборки секцию спекают в печи за счет расплавления полуды — олова или припоя ПОС-40. Шаг оребрения — 2,3 мм, что способствует повышению теплообмена. Для предохранения секции от повреждения боковые стенки пакетов закрыты щитками 6. Для прочности щитки обоих пакетов в нескольких местах соединены электросваркой. С фронтальных сторон секции щитки стянуты проволочными перемычками.

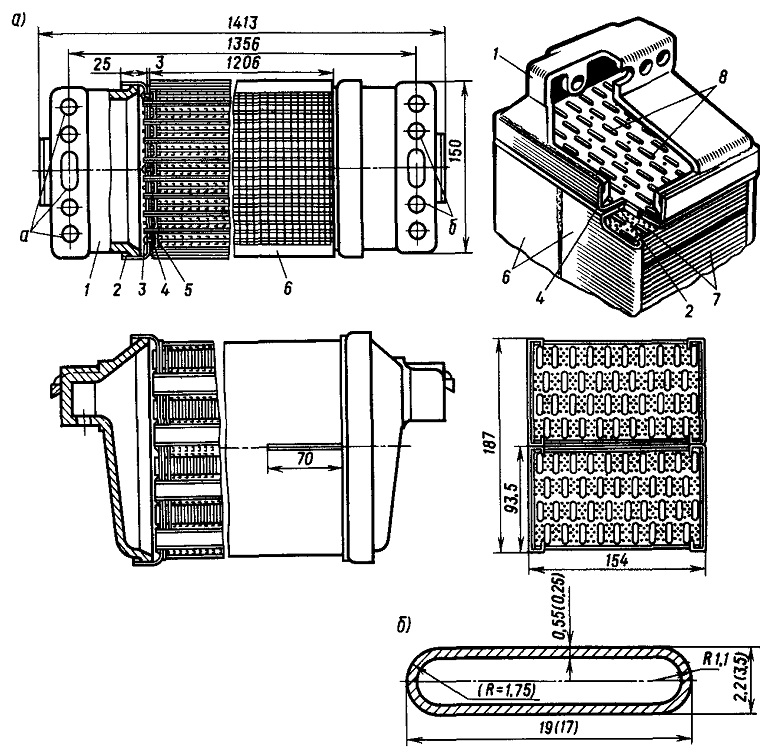

Рис 148 Секция водяная (а) и поперечное сечение трубки водяной секции (б) и калорифера (в скобках указаны размеры трубки калорифера);
1—коллектор, 2—трубная коробка, 3—заклепка, 4—усилительная пластина, 5—концевая пластина, 6—боковой щиток, 7—охлаждающая пластина, 8—плоская трубка, а—отверстия для прохода жидкости;
6—отверстия для крепления секции
