РЫЧАЖНАЯ ПЕРЕДАЧА ТОРМОЗА ТЕПЛОВОЗА ТЭМ7



Привод ручного тормоза тепловоза ТЭМ7

 Кроме пневматических тормозов, тепловоз оборудован стояночным ручным тормозом (рис. 145), который приводит в действие рычажную передачу крайней двухосной тележки, расположенной под кабиной машиниста.

В кабине машиниста установлен редуктор 4, с помощью которого осуществляется натяжение троса 3. Трос 3 через систему роликов перемещает балансир 2, установленный свободно на направляющих скобах 1. Далее перемещение и усилие передаются через тяги 5, поворотные рычаги 6 и тяги 7 на горизонтальные рычаги рычажной передачи к тормозным колодкам.

Ручной привод используется при длительной стоянке тепловоза и может удерживать тепловоз на 30%о-ном уклоне.

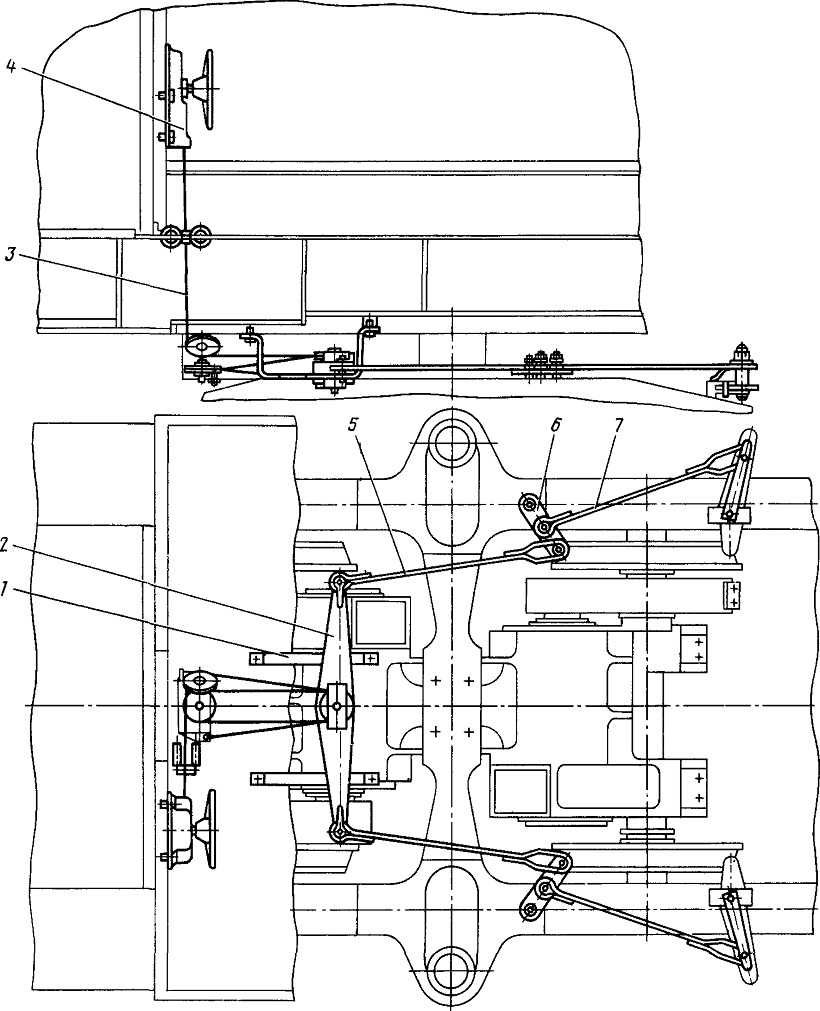

Рис. 145. Привод ручного тормоза:
1—скоба направляющая; 2—балансир; 3—трос; 4—редуктор; 5, 7—тяги; 6—рычаг
