КОЛЕСНО-МОТОРНЫЙ БЛОК
ТЕПЛОВОЗА ТЭМ7
Приспособление для выкатки колесно-моторного
блока тепловоза ТЭМ7
Приспособление для выкатки колесно-моторного блока
состоит из комплекта планок 2 и валиков 6 и 3 (рис. 143). При
выкатывании колесно-моторного блока на скатоопускной канаве необходимо
между главной рамой тепловоза и рамами двухосных тележек установить
планки
2 и укрепить их валиками 6 за кронштейн маятниковой подвески рамы
двухосной тележки, а валиками 3 — за кронштейн главной рамы. Валики от
выпадания стопорятся шплинтами. Кроме того, вместо предохранительного
приспособления 5 нужно установить деревянный брус 7 или металлическую
опору между рамой тележки и рельсами. В результате вес тепловоза будет
передаваться не на вторую ступень рессорного подвешивания, а
непосредственно на двухосную тележку, из которой колесные блоки не
выкатываются, а рама тележки, из которой колесный блок выкатывается,
становится подвешенной к главной раме. Брус 7 является подстраховочным.
В случае выкатки любого другого колесного блока подстраховочный брус
устанавливается вместо ближайшего к нему предохранительного устройства.

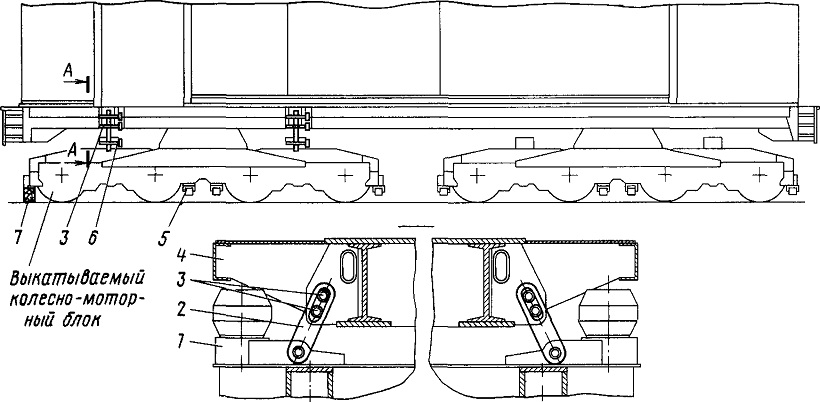

Рис. 143. Приспособление для выкатки
колесно-моторного блока:
1—кронштейн маятниковой подвески; 2—планка; 3—валики короткие; 4—главная
рама тепловоза; 5—предохранительное приспособление; 6—валик длинный;
7—брус подстраховочный
