Шкворень и шкворневое устройство тележки
тепловоза ТЭМ7
(рис. 127). Все горизонтальные силы между
четырехосной тележкой
и главной рамой передаются через низко опущенный
шкворень и шкворневое устройство, расположенное в промежуточной раме.
Шкворень запрессован в стальную втулку 10, вваренную в главную раму
тепловоза, и дополнительно закреплен гайкой 14. Для ремонта шкворень
можно выпрессовывать из рамы с помощью ручного гидравлического пресса.
Масло к посадочной поверхности передается через отверстие, имеющееся во
втулке 10. [Давление масла 250 Мпа (2500 кгс/см2).] На нижнюю часть
шкворня приварена сменная втулка 7. Сменная втулка имеет небольшой
конус, облегчающий соединение шкворня со шкворневым устройством при
опускании тепловоза на тележки. Нижней частью шкворень входит в
бронзовую направляющую 6 шаровой втулки 5 и может совершать в ней
вертикальные перемещения. Шаровая втулка 5 установлена в сферическом
кольце 4.
Для установки втулки 5 в кольцо
4 (при отсутствии шкворня) втулку
5 необходимо повернуть на 90 вставить в имеющиеся пазы в кольце 4 и
повернуть в рабочее положение. Кольцо 4 от выпадания фиксируется кольцом
3, установленным на болты. Снизу шкворневое устройство закрыто крышкой
2, а сверху — брезентовым рукавом 9.
Шкворневое устройство заполняется маслом осевым зимннм или летним. Для
замера масла имеется щуп, установленный на трубе сбоку шкворневой балки
промежуточной рамы. Контроль уровня масла и его дозаправка
осуществляются из смотровой канавы.
Для предотвращения гидравлического удара при
вертикальных перемещениях шкворня в бронзовой направляющей втулке 6
имеются специальные каналы, обеспечивающие выход масла из под
шкворневого устройства в верхнюю полость над устройством. Направляющая
втулка 6 запрессована во втулку 5.

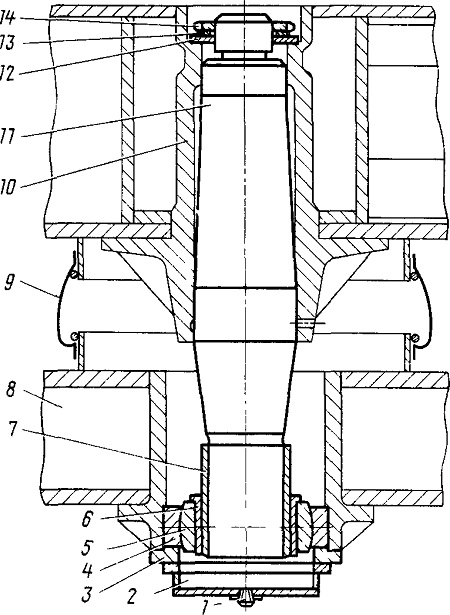

Рис. 127. Шкворень и шкворневое устройство: 1—пробка
сливная; 2—крышка; 5—кольцо; 4— кольцо сферическое; 5—втулка
сферическая; 6— направляющая бронзовая; 7—втулка сменная; 8— рама
промежуточная; 9—уплотнение шкворня; 10—втулка; И—шкворень; 12,
13—шайбы; 14— гайка
