Роликовые опоры тележки тепловоза ТЭМ7
(рис. 126) установлены на верхних плитах
второй ступени рессорного подвешивания. На них опирается главная рама
тепловоза. При прохождении тепловозом кривых участков пути роликовые
опоры обеспечивают поворот четырехосной тележки относительно главной
рамы. Каждая четырехосная тележка имеет четыре роликовые опоры.
Нагрузка от верхней плиты 5, укрепленной на главной раме болтами,
передается верхним рядам роликов, далее на плиту 2, от плиты 2 на корпус
6 и на пружины рессорного подвешивания.
Нижние ряды роликов нагрузку не передают.
Корпус 6 опоры представляет
сварную конструкцию, в которой с помощью крышек 3 закреплена плита
2. Внутренние полости корпуса заполнены цилиндрическими роликами,
разделенными на три ряда наличниками 1. Войлочное уплотнение
4 предохраняет ролики от пыли. Смазка роликов консистентная,
производится при подъемочных ремонтах.

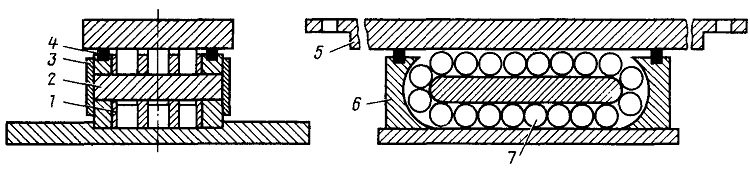

Рис. 126. Роликовая опора:
1—наличник; 2—плита внутренняя; 3—крышка; 4—уплотнение войлочное;
5—плита верхняя; 6—корпус
поры; 7—ролик Д1124Х24НП
