Главная рама тепловоза ТЭМ7
На главной раме расположено все тепловозное
оборудование. Она воспринимает статические и динамические нагрузки от
тепловозного оборудования и взаимодействия состава и пути. Рама
установлена на двух четырехосных тележках.
Основными силовыми элементами рамы (рис. 122) являются две продольные
балки 2, состоящие из двутавра, усиленного верхним и нижним накладными
поясами. Концы
хребтовых балок связаны между собой сварными
стяжными ящиками 1, в которые вставлены автосцепка и поглощающий
аппарат. В продольном направлении по бокам рамы установлены обносные
швеллеры 3. В поперечном направлении хребтовые балки и обносные швеллеры
связаны перегородками и настильными листами, имеющими вырезы различной
формы, что необходимо для размещения в раме воздуховодов охлаждения
тяговых двигателей, кондуитов для электропроводки, тормозного
оборудования и т. д.
В местах установки шкворней
4, опорных плит второй ступени рессорного подвешивания, кронштейнов для
подъемки тепловоза с тележек выполнены усиленные коробчатые сечения. Все
соединения деталей и узлов главной рамы выполнены сварными.

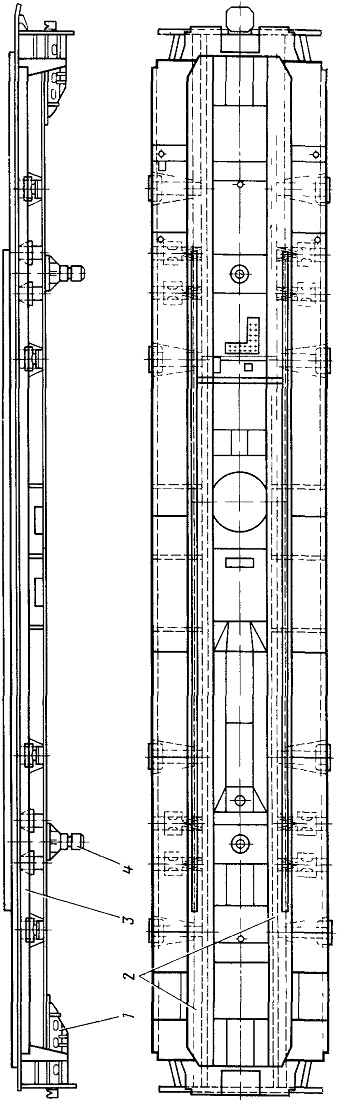

Рис. 122. Главная рама тепловоза:
1—стяжной ящик; 2—хребтовые балки; 3—обносной швеллер, 4—шкворень
